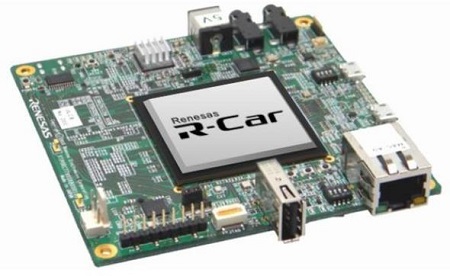

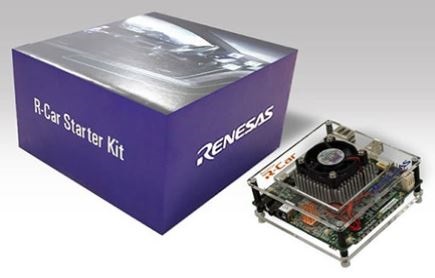

ルネサスのR-Car開発キットがバージョンアップされました 車載機器開発用「R-Car H3e-2G Starter Kit」好評発売中！
|
|
||||||
 |
ルネサスのR-Car開発キットがバージョンアップされました 車載機器開発用「R-Car H3e-2G Starter Kit」好評発売中！ |
||
|
||||||||||
|
「衝撃や振動に強く、交換も容易なコイン電池ホルダの選び方」 (Digi-Key社【アプリケーションラボ】技術解説記事のご紹介) |
||
| 「アプリケーションラボ」は、Digi-Key社のご協力をいただいて、Digi-Key社が公開している新製品や技術情報を日本語でご紹介するWebページです。基礎技術から最新技術まで有益な情報を公開していますので、是非ご活用ください。 今回は、電池の交換がしやすく、衝撃や振動があっても電池が簡単に外れないコイン電池ホルダについて解説した記事をご紹介します。 ■衝撃や振動に強く、交換も容易なコイン電池ホルダの選び方 最近は、CR2032のようなリチウムコイン電池を使用する電子機器が一般的になってきました。コイン電池は交換が必要なので、簡単かつ迅速に交換ができるようにする必要があります。特に、IoT機器などでは信頼性の高い電池ホルダが求められています。 そこで【アプリケーションラボ】では、信頼性に定評のあるMemory Protection Devices(MPD)社の電池ホルダを取り上げて詳しく解説しています。 MPD社は、1980年に設立された米国ニューヨークに本社を置く企業で、主に電池ホルダやバッテリー接点、自動プラグ、DCプラグなどの電子部品を開発/販売しています。
MPD社は、Snap Dragonというブランド名のコイン電池ホルダを販売しています。同じブランド名ですが、クアルコム社のスマートホン用SoCではありません。 Snap Dragonの電池ホルダは、上図に示すような特許取得済みのロック式スナップオンカバーを採用し、一般的なコイン電池ホルダよりも高い耐衝撃性/耐振動性を備えています。さらに、カバーなしタイプの電池ホルダー同様に低価格です。 上の写真では、基板に取り付けるベースがBHSD-2032-SMで、カバーはBHSD-2032-COVERです。BHSD-2032-SMは、高耐熱が特徴の液晶ポリマー樹脂製で、鉛フリーはんだによるリフローなどの実装プロセスに対応しています。 BHSD-2032-COVERはポリプロピレン製で、耐久性と柔軟性を備えています。カバーを実装した場合、カバーのない状態から厚みは1mm増えるだけです。また、2mの高さから落下させても電池が外れません。 ここで解説されているデバイスは、マルツオンラインのウェブサイトで購入できますので、是非参考にしてください。
|
||||||||||||
下記の2本の解説記事も同時に公開しました。合わせて参考にしてください。 ■A4964KJPTR-Tモータドライバで車載およびIoT BLDCモータアプリケーションの開発を加速 ブラシレスDC(BLDC)モータは、幅広い回転数で効率よくトルクを発生でき、静粛性に優れ、ブラシ付きモータのような機械的な摩擦がないという特徴があります。ここでは、BLDCモータの特長と制御が容易なモータドライバA4964KJPTR-Tの使用方法について解説します。 ■家電製品やIoTデバイスのIEC 60335電源要件を満たす方法 新しい電子機器の安全規格であるIEC60335では、AC/DC電源の絶縁電圧、沿面距離、クリアランス距離、およびリーク電流に関する厳しい要件が定められています。ここでは、このIEC60335の要求事項と試験方法について解説し、製品開発の効率を上げるのに役立つAC/DC電源を紹介します。 |
||||||||||||
