OW-3-3-20P
抜き差し型二段重ね用 強力タイプ OWシリーズ 高さ3mm(10本入)
マルツコード:
M1021-01
品質ランク:
M1
自社在庫数:
4袋
2025/07/29 16:21 現在)

出荷予定日:
2025/7/30
数量
1袋以上
¥3,267
(税込¥3,593)
20袋以上
¥3,104
(税込¥3,414)
50袋以上
¥2,941
(税込¥3,235)
100袋以上
¥2,777
(税込¥3,054)

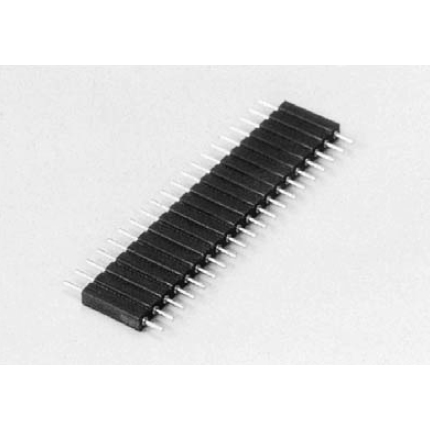

抜き差し型二段重ね用 強力タイプ OWシリーズ 高さ3mm(10本入)【OW-3-3-20P】

の概要

2.54mm(0.1inch)ピッチの丸ピンヘッダー(ベース高さ:3mm、20ピン)です。ケーブルを介さずに基板同士を直接つなぐ専用のコネクターです。ピンの径はφ0.7mmで対応する相手側ソケットはPM-61型です。ジャンパーポスト共用型の角ピンヘッダー(約0.6mm角)や丸ピンのICソケット(ピン径φ0.45mm前後)とはピッチが同じでも互換性がありません。(抜き差し型とは両端がはんだ付けで基板につながる固定型の二段重ね用ピンヘッダーと区別する呼称です。)



・コネクタの形態 :ストレート
・列数 :1列
・ピン数 :20ピン
・ピッチ :2.54mm
・定格電圧
・定格電流 :4A
・端子部処理 :金メッキ(ニッケル下地)
・使用温度範囲 :-40℃〜+125℃
・入数 :10本

・プリント基板を二段重ねにして抜き差しすることができます。(相手側ソケット・・・PM-61)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

ピンヘッダー・ソケット(基板同士の接続)にはこちらの製品もございます。

ピンヘッダー・ピンソケット ジャンパーピン(ショートポスト)
