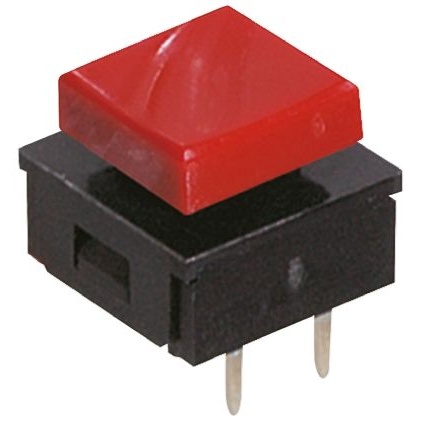

DP1-100B-Z
押しボタンスイッチ、モーメンタリ、パネルマウント、PCB、単極単投(SPST)
マルツコード：
M2706-807
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 16:11 現在）

提携先在庫数：75個（2025/04/28 9:00 現在）

出荷予定日：
2025/5/9
数量
1個以上
￥552.00
(税込￥607.00)
50個以上
￥524.40
(税込￥576.40)

押しボタンスイッチ、モーメンタリ、パネルマウント、PCB、単極単投(SPST)【DP1-100B-Z】

の概要

●仕様

動作特性 = モーメンタリ
実装タイプ = パネルマウント,PCB
接点構成 = 単極単投(SPST)
パネルのカットアウトサイズ = 10.2 x 10.2mm
コンタクト定格電流 = 50 mA @ 24 V dc
末端様式 = PC Terminal

DP1及びDP3スイッチに最適の白色、赤色、又は黒色のアクチュエータキャップについては、品番 ; 225-290 225-290 、 ; 225-307 225-307 、 ; 225-313 225-313 、 ; 225-335 225-335 、 ; 225-341 225-341 、 ; 225-357 225-357 を参照してください。 DP2スイッチにはヒンジ付きアクチュエータキャップを取り付けて出荷します。 モメンタリステートはオフ-(オン)のように括弧で表示されます。. フジソクプッシュボタンスイッチ、LEDインジケータ付き / なし DPシリーズ. フジソク社のDPシリーズのプッシュボタンスイッチは、スイッチの信頼性を高める分岐コンタクトとセルフクリーニングコンタクト機構を備えています。 この低プロファイルスイッチは、アクチュエータの様々なタイプや色、付属するLEDインジケータの有無を選択できます。 このDP2プッシュボタンスイッチは、ヒンジ付きアクチュエータキャップを取り付けた状態で出荷します。DP1及びDP3プッシュボタンスイッチ用には、白色、赤色、又は黒色のポリカーボネート製アクチュエータキャップから選択できます。 すべてのDPスイッチが、標準基板グリッド間隔に準拠したエポキシシールド基板端子と操作時に軽やかなクリック感を与える金属SPSTコンタクトを備えています。 モメンタリオフ-(オン)スイッチングが必要な多数の用途に最適です。. 様々なアクチュエータのタイプと色、付属LEDインジケータの有無を選択可能 金又は銀めっきコンタクト 最大スイッチ定格: 50 mA @ 24 V dc、最小定格: 0.5 mA @ 20 mV dc (銀メッキコンタクト)、10 μA @ 20 mV dc (金めっきコンタクト) ストローク: 0.8 ±0.3 mm (DP1及びDP3スイッチ)、1.0 ±0.3 mm (DP2スイッチ) 操作動力: 0.93 ±0.29 N 電気的寿命: 200,000回 最大接触抵抗: 20 mΩ未満 絶縁抵抗: >100 MΩ 1分間の絶縁耐性: 250 V ac 動作温度範囲: -25 → +75 ℃

在庫状況：営業所に在庫はございません。
