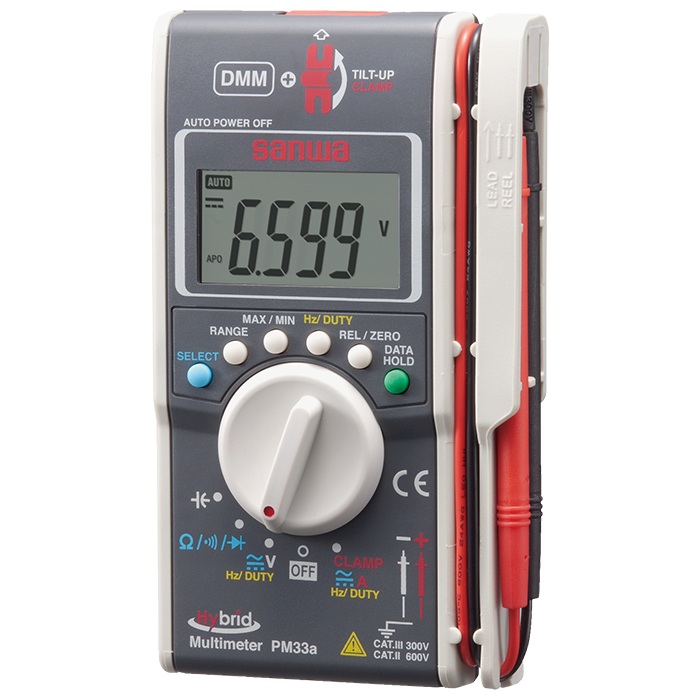

デジタルマルチメーターHybrid【PM-33A】

デジタルマルチメーターHybrid【PM-33A】

メーカー名:
型番:
PM33A
品質ランク:
M1
数量

自社在庫数
11
2024/03/19 12:14 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥13,299.00
(税込¥14,628.00)
10個以上
¥12,635.00
(税込¥13,898.00)

デジタルマルチメーターHybrid【PM-33A】の概要

PM33 測定レンジ 最高確度 分解能
ファンクション 直流電圧 660m/6.6/66/600V ±(0.7%rdg+3dgt) 0.1mV
交流電圧 660m/6.6/66/600V ±(1.6%rdg+7dgt) 0.1mV
直流電流 100A(CTクランプ) ±(2.0%rdg+5dgt) 0.1A
交流電流 100A(CTクランプ) ±(2.0%rdg+5dgt) 0.1A
抵抗 660/6.6k/66K/660k/6.6M/66MΩ ±(1.2%rdg+5dgt) 0.1Ω
コンデンサ容量 6.6n/66n/660n/6.6μ/66μ/660μ/6.6/66mF ±(1.2%rdg+5dgt) 0.001nF
周波数 660/6.6k/66kHz ±(5.0%rdg+10dgt) 0.1Hz
デューティ比 20〜80% ±(0.5%rdg+3dgt)
導通 約30Ω未満でブザー音 開放電圧:約1.2V ±(0.5%rdg+3dgt)
ダイオードテキスト 開放電圧:約3V

・クランプ径:φ10mm
・内蔵電池:アルカリ単4電池(LR03)×2
・寸法/重量:H130×W75×D19.9mm/約160g

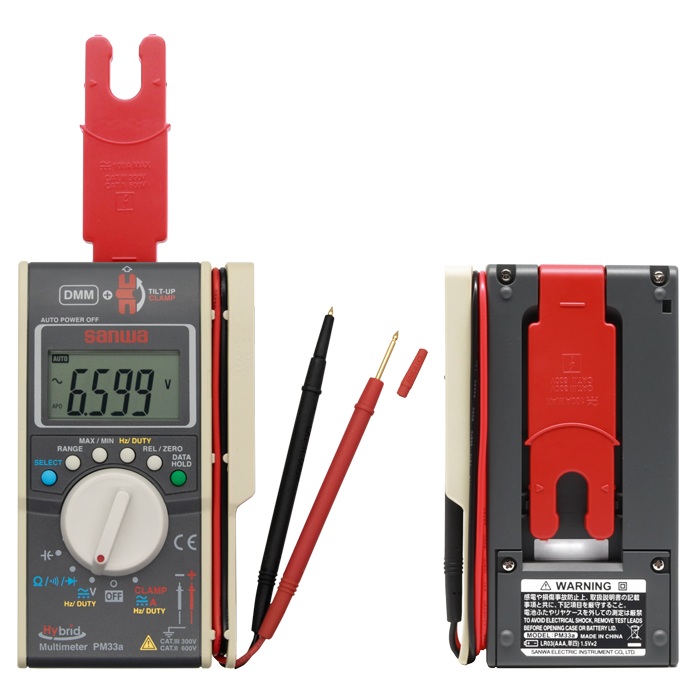

・テストリード:赤、黒共に約60cm直結
・付属品:取扱説明書

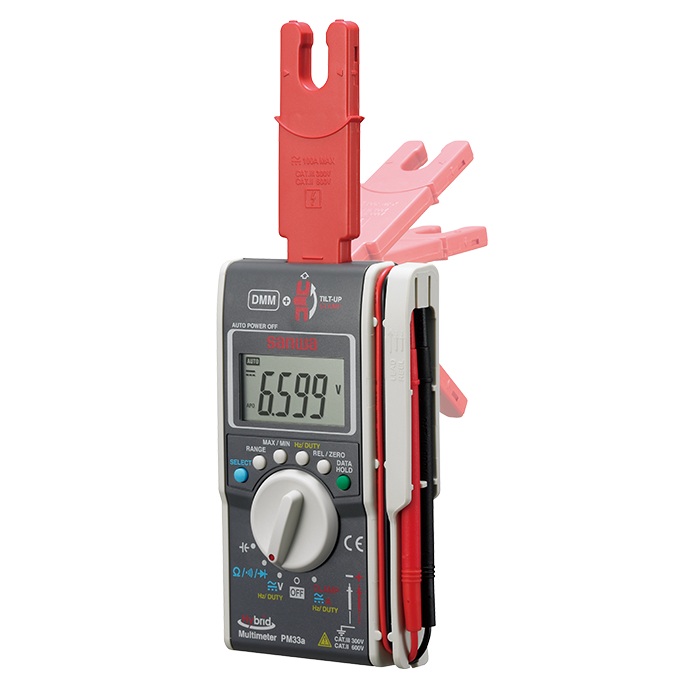

● ポケットに入るマルチメータ+クランプメータ複合機
● DCV 4 レンジ / ACV 4 レンジ / Ω 6 レンジ
● ダイオード測定 / 導通ブザー
● 6.6 nF レンジから最大 66 mF コンデンサ容量測定
● 660 Hz レンジから最大 66 kHz 周波数測定
● 直流及び交流 100 A までのクランプ電流測定
● 電源にどこでも入手可能な単 4 電池採用
● 最大値 / 最小値ホールド及びデータホールド機能
● 測定中のある値をゼロとして変動を見るレラティブ機能
● 20 〜 80 %のデューティー比測定

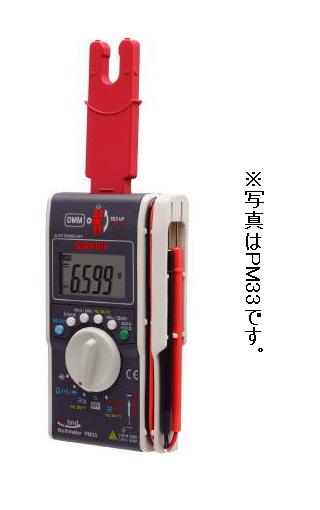

※PM33aはPM33の後継商品です。バッケージがブリスターバックに変更になりました。新CE対応にするため、テストリード変更。

▽電子工作に必要な工具の種類と使い方【測定編】
http://select.marutsu.co.jp/list/detail.php?id=189

電子工作に欠かせないのが測定です。

部品が正しいか確認したり、ハンダ付けの不良がないかチェックしたり、電圧が正常か確認したりなど、いろいろな場面で測定する必要が出てきます。
リンク先のページでは、測定に必要な機材とその使い方について説明いたします。前半は、テスターの使用方法、後半は、特にオーディオ機器をパソコンを使ってチェックする方法について説明します。
