はんだ付け練習基板【CT-VAL3】

はんだ付け練習基板【CT-VAL3】

メーカー名:
型番:
CT-VAL3
環境区分:
RoHS対応
品質ランク:
M1
数量
種類

1枚以上
¥400.00
(税込¥440.00)
50枚以上
¥380.00
(税込¥418.00)
自社在庫数
5

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

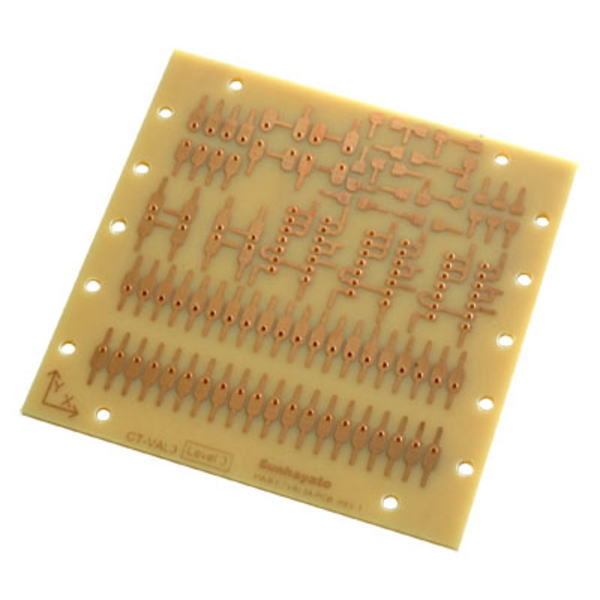

はんだ付け練習基板【CT-VAL3】の概要

「3級 電子機器組立て」実技試験の練習ができる基板

中央職業能力開発協会が実施している技能検定試験「3級 電子機器組立て(電子機器組立作業)」実技試験の練習ができる基板です。

特長

■技能検定用基板の材質、厚み、穴径、ランド形状を忠実に再現していますので、部品を用意するだけで実践に則した練習ができます(目標作業時間60~90分)。
■各ランドからはパターンも引き出してありますので、より実践に近い練習ができます。
■抵抗は一直線に並ぶので、リードの曲げ状態を比較できます。
■角形チップ部品の取付用にX-Y方向を表記しています。
■ラグ端子用の穴を設けているので、3mm板ラグをネジ止めすれば、「ひっかけからげ」の練習もできます。
■お得な10枚パックも用意しています(【CT-VAL3X10】

仕様

寸法 95×95mm
材質・板厚 紙フェノール 1.6t
仕上処理フラックス仕上げ
穴径基板固定穴 4個 (φ3.2mm)
板ラグ取り付け用穴 10箇所(φ3.2mm)
入り数
1枚

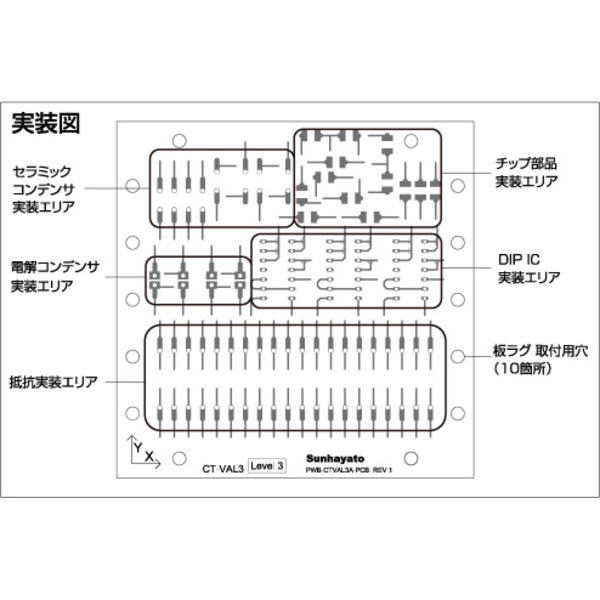

はんだ付け可能な部品リスト

抵抗(15.24mmピッチ)20個
IC(DIP14ピン)
3個
電解コンデンサ(2.54mmピッチ)
4個
セラミックコンデンサ(5.08mmピッチ)
8個
角形チップ抵抗(3225サイズ)
13個
ラグ端子(φ3.2mm)
10個

※この商品には、部品は付属しておりません。練習用の部品をご準備ください。
