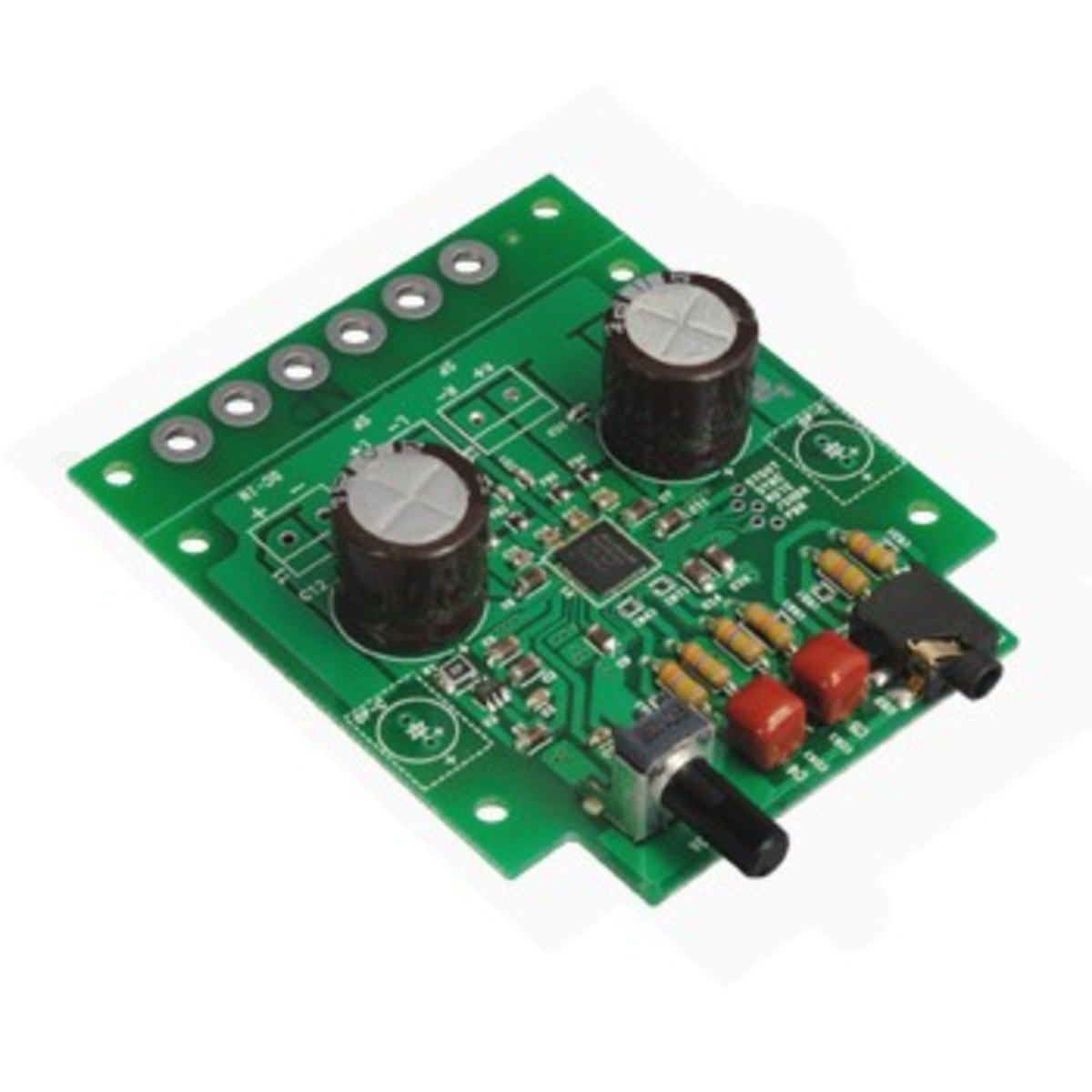

20W+20Wステレオデジタルアンプ(基板モジュールキット)【PS-3246】

20W+20Wステレオデジタルアンプ(基板モジュールキット)【PS-3246】

メーカー名:
型番:
PS-3246
環境区分:
RoHS非対応
品質ランク:
M1
数量

自社在庫数
4
2024/03/19 15:58 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥3,799.00
(税込¥4,178.00)

20W+20Wステレオデジタルアンプ(基板モジュールキット)【PS-3246】の概要

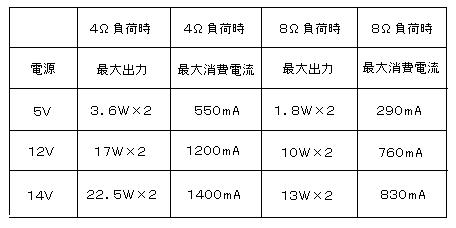

・電源電圧範囲 :DC4.5〜14V
・適合スピーカ :4Ω〜8Ω
・無信号時消費電流 :約75mA(14V時)
・入力抵抗 :約47kΩ
・基板サイズ :68mm×82mm

パワーアンプICに「MAX9744」を使用したデジタルアンプです。電子ボリューム内蔵で左右偏差がほとんどなく、電源が4.5〜14Vと広い電圧範囲で使用できます。デジタルアンプならではの効率の良さで、放熱器をつけることなく20W+20Wの大出力を取り出すことができます。ペクトラム拡散方式で不要な輻射ノイズを抑えたフィルタレス動作、さらにポップアップノイズ抑制機能付きで、とても使いやすくなっています。

※パワーアンプICとチップ部品は基板に実装済みです。

特徴

・ミニジャック付きで便利。コンパクトプレーヤーなどですぐに利用できます。

・電源パスコンと並列追加用パターンを準備。

・主要部品ははんだ済み。変更のしやすい入力系部品(入力抵抗)のみはんだ付け。

・タカチ電気工業製ケースLC135Hが利用しやすい穴位置。
