オーディオ用ディスクリートオペアンプ【TROP-006MF】

オーディオ用ディスクリートオペアンプ【TROP-006MF】

メーカー名:
型番:
TROP-006MF
品質ランク:
A1
数量

自社在庫数
11
2022/05/26 11:14 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥3,719.00
(税込¥4,090.00)

オーディオ用ディスクリートオペアンプ【TROP-006MF】の概要

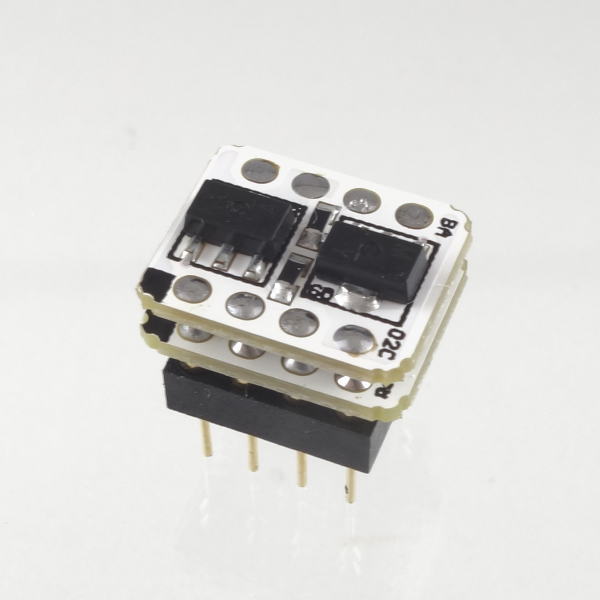

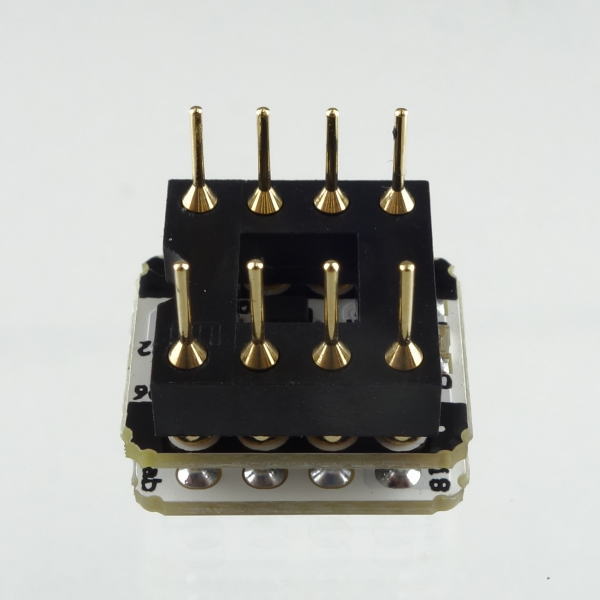

8ピンDIPタイプのオーディオ用ディスクリートオペアンプ

TROP-006MFは、DIPタイプのシングルオペアンプとピン互換性を持たせたFET入力のディスクリートオペアンプです。トランジスタ技術誌に発表されたディスクリートオペアンプTROP-001を改良したものです。改良点は2つで、1つは差動入力段のFET化、もう1つは出力段に新回路を採用したことです。使用したFETの2SK3320は、ノイズ特性や量産バラつきなどが保証されています。その他、回路定数を見直すことによって幅広い動作電源電圧を確保し、過大入力時の応答特性などを改善しています。出力電流は±500mAで、TROP-001から引き継いだ低負荷ドライブ能力は、ローインピーダンスヘッドホンを低歪率で直接ドライブできます。

※データシートPDFの回路図に表示されている1・5・8番ピンは使用しません。なにも接続しないでください。

●仕様

推奨電源電圧±4.5V~±15V
THD+N0.01%以下(クリッピングパワー、20Hz~20kHz、Av=6dB、30Ω負荷)
最大出力電流500mApeak
残留ノイズ1μV以下(A 補正、入力ショート、ユニティゲイン)
fT2MHz
スルーレート±14V/μs(VCC/VEE±12V)
消費電流±12mA(VCC/VEE±12V)、±8mA(VCC/VEE±5V)
サイズW13×D11×H10mm(端子部含まず)


営業所在庫状況※5/26開店前の在庫情報のため、販売状況により数量が変動している
 場合がございます。最新の在庫状況は各営業所までお問合せください。

好評発売中
営業所 在庫数
秋葉原本店 2個
西東京営業所 2個
静岡営業所 2個
浜松営業所 2個
名古屋営業所 2個
大阪営業所 2個
