[拡張ボード]Raspberry Pi SPI 絶縁型アナログ入力ボード(MILコネクタモデル)【RPI-GP40M】の概要

8chのアナログ入力と1chのデジタル入力が可能なRaspberry Piの拡張ボード

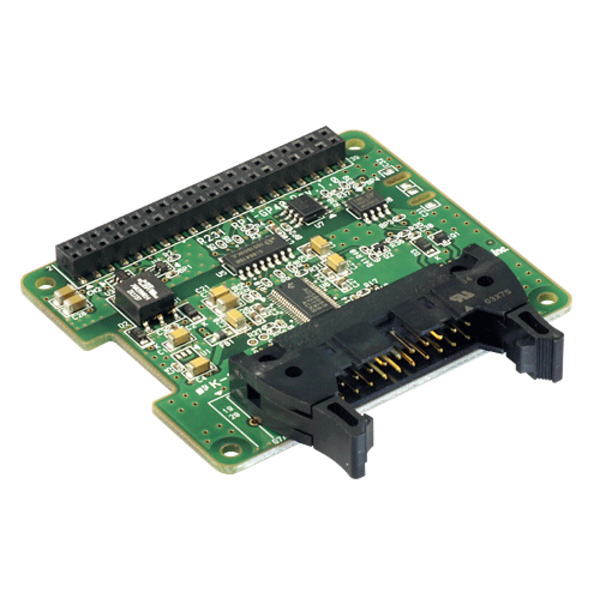

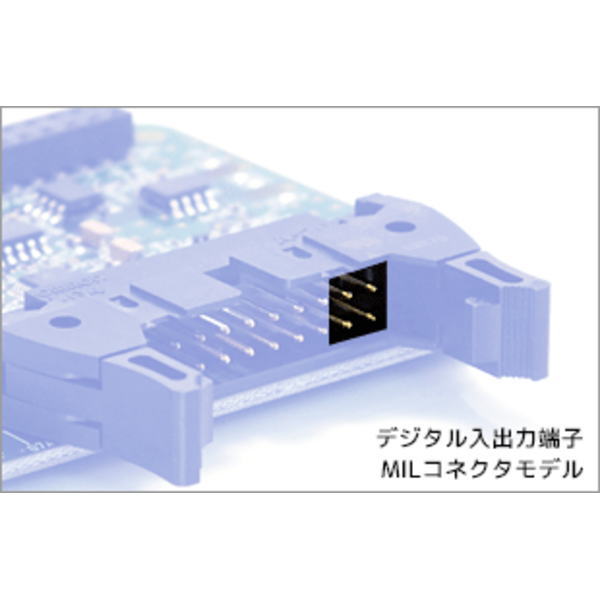

RPi-GP40Mは、Raspberry Piの40ピンGPIO(SPI)に接続して使用する絶縁型のアナログ入力/デジタル出力変換ボードです。Raspberry Piに接続することで、センサーなどからのアナログ信号をデジタル信号に変換することができます。ボードサイズはRaspberry PiのHATサイズ(65mm×56.5mm)で、8chのアナログ入力と1chのデジタル入力(5V/10kΩプルアップ)を搭載しています。出力はオープンコレクタで1chです。入出力端子は、ロック機構を持ち、ハーネスの抜け耐性の強いMILコネクタ(20ピン)です。
アナログ入力の分解能は1ビット/500ksps(理論値)で、電圧入力レンジは±10V, ±5V, ±2.5V, ±1V, ±0.5V(bipolar)、0~10V, 0~5V, 0~2.5V, 0~1V(unipolar)に対応し、入力レンジはソフトウェア上で設定が可能です。また、基板上のジャンパ抵抗の設定で、4~20mAの電流計測にも対応できます。
RPi-GP40Mをセットアップする際の手順や制御するためのサンプルコードは、専用ページで公開しています。すぐに作業に取りかかるための操作手順なども用意しています。


※こちらの商品は、メーカーより提供されております下記サービスがご利用頂けます。
 詳細はこちらをご覧ください。
・Modbus対応スレーブアプリ
・クラウド導入WEBアプリケーション・データアップロード用クラウドスペース

【仕様】
名称Raspberry Pi SPI 絶縁型アナログ入力ボード MILコネクタモデル
型番RPi-GP40M:MILコネクタモデル

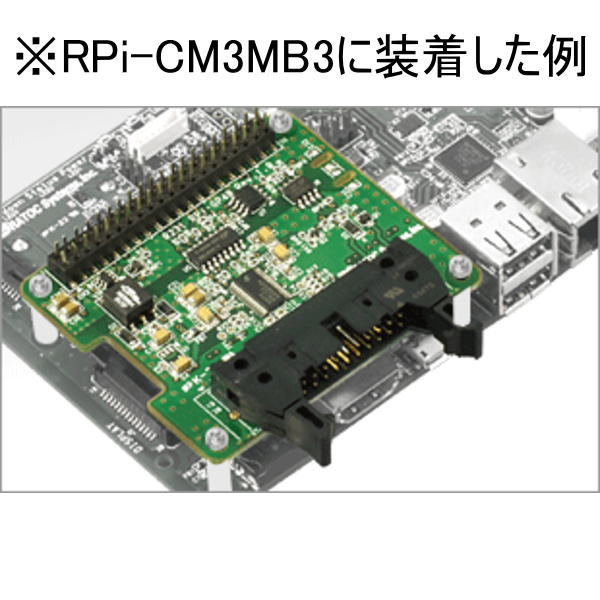

対応機種 RPi-CM3MB2、RPi-CM3MB2-PoE、RPi-CM3MB3、RaspberryPi3 / 2 Model B
インターフェース GPIO40ピン:SPI
A/Dコンバータ TI ADS8668
アナログ入力
チャンネル数 8ch
分解能 12bit
サンプリングレート 500ksps
最大耐圧 ±20V
電圧入力レンジ ±10V, ±5V, ±2.5V, ±1V, ±0.5V, 0-10V, 0-5V, 0-2.5V, 0-1V
※ソフトウェアで各CHの電圧レンジを切り替え可能
※入力インピーダンス:1MΩ(いずれの電圧入力レンジ設定でも一定)
電流入力レンジ 4-20mA
※シャント抵抗 249Ω、1-5Vへ変換し0-5Vレンジで測定
※シャント抵抗はジャンパ抵抗 RAx で各chで有効/無効の切り替えが可能
デジタル出力 1ch、オープンコレクタ出力方式
最大耐圧:30V(OFF時) / 50mA(ON時)
デジタル入力 1ch、TTLレベル(5V/10kΩプルアップ)
最大耐圧:30V
絶縁耐圧 2.5kV(アナログ入力 / デジタル入出力とGPIO40Pin間)
電源 +5V / +3.3V(GPIOポートから給電)
使用コネクタRPi-GP40M OMRON XG4A-2034もしくは互換品
適合コネクタ OMRON XG5N-201-AWG26~22
フラットケーブル用 OMRON XG4M-2030
消費電流

最大5V/150mA、3.3V/20mA

動作環境温度:0~40℃、湿度:20~80%(ただし結露しないこと)
外形寸法約 65×56.5 mm(突起部含まず)
重量 約23g
パッケージ内容 RPi - GP40M 本体 ×1
GPIO 40P ピンヘッダー ×1
スペーサー(固定用 M2.6)×4
ネジ(固定用 M2.6)×8
補足文書 ×1
保証書 ×1
保証期間 1年
