Nutube 6P1用評価ボード【NUTUBE-EVALUATION-BOARD】

Nutube 6P1用評価ボード【NUTUBE-EVALUATION-BOARD】

メーカー名:
型番:
NUTUBE-EVALUATION-BOARD
品質ランク:
M1
数量

1個以上
¥9,000.00
(税込¥9,900.00)
10個以上
¥8,550.00
(税込¥9,405.00)
30個以上
¥8,280.00
(税込¥9,108.00)
自社在庫数
15

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

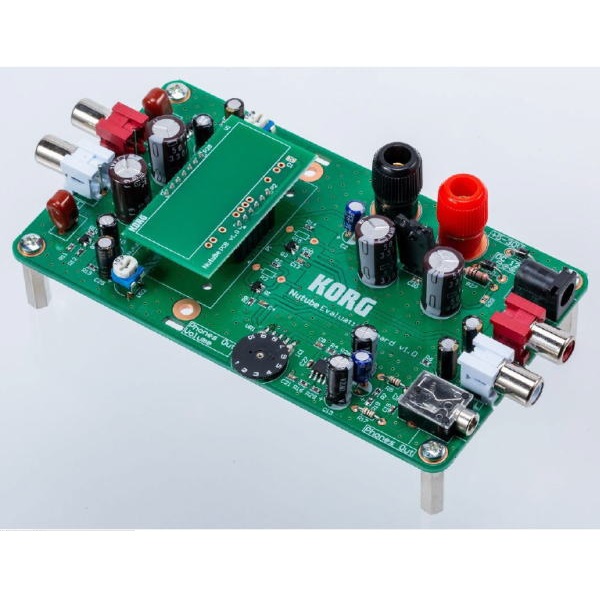

Nutube 6P1用評価ボード【NUTUBE-EVALUATION-BOARD】の概要

新しい構造の真空管Nutube 6P1用評価ボード
極めて低消費電力な新しい真空管Nutube 6P1の評価用ボードです。Nutube 6P1の外形は従来の真空管とは異なっていますが、直熱型双3極管として動作し、また従来の真空管と同様に真空管特有の豊かな倍音を生み出します。さらに、大幅な省電力化と小型化、品質向上にも成功しています。Nutube 6P1は、5V~80Vで動作し、リニアリティに優れた特性を持ち、連続期待寿命も30,000時間と高信頼性であり、従来の真空管の2%以下の電力で動作するため、電池動作も可能です。

●主な仕様
・電源:DC12V(センタープラス)、または外部電源(5V~30V)
 ACアダプターを使用する場合は、J4にKORG製のKA251アダプターを接続。
 外部電源の場合は、TM1(RED):+5V~+30V、TM2(BLACK):GNDに接続。
 パワースイッチはなく、電源接続と同時に回路に電源が供給されます。
・接続端子:入力L/R(RCA)、出力L/R(RCA)、Phone Out(ステレオミニジャック)
 入力L/Rの入力インピーダンス:100kΩ
 出力L/Rの出力インピーダンス:1kΩ、推奨負荷47kΩ以上
・コントロール:Phone Out Volume(音量調整)、VR2/VR3(バイアス調整)
 VR2はLch、VR3はRchに対応。真空管のバイアス電圧を変更。
・サイズ:W147×D74×H42mm
・重量:101g
・付属品:Nutube用ピッチ変換基板(2.54mmピッチに変換)、取扱説明書、回路図、部品表

※ご注意:Nutube Evaluation Boardには、Nutube 6P1は付属していません。別途ご購入ください。
