マルチホップ対応920MHz無線モジュール(外部アンテナ)【IM920S-XS】

マルチホップ対応920MHz無線モジュール(外部アンテナ)【IM920S-XS】

数量
1個以上
¥6,200.00(税抜)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

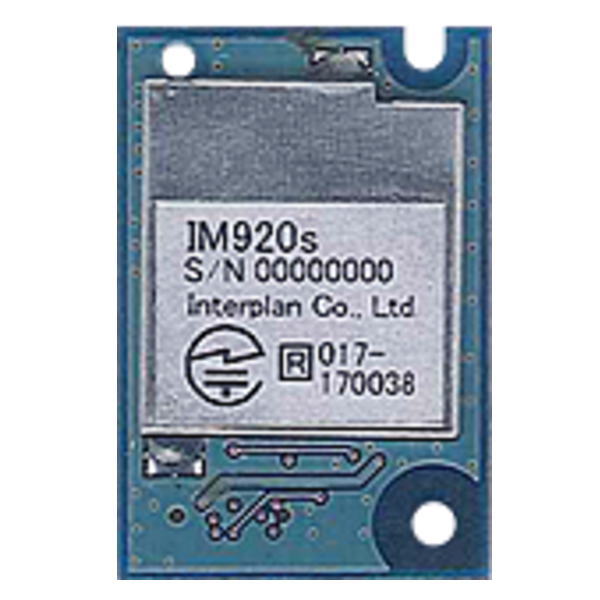

サブギガ(Sub-GHz)帯の920MHzを使用した無線モジュールIM920Sの外部アンテナタイプで、外付けアンテナにより通信安定性アップが期待できます。サブギガ(Sub-GHz)帯の920MHzを使用した特定小電力無線モジュールIM920Sの使い勝手はそのままに、より安定した無線通信を行うことができます。IM920Sシリーズと混在でき、様々なアプリケーションを実現できます。

●主な特長
・短いアンテナで小型機器に対応
・良好な通信品質を得られる90°チルト機構
・接続ケーブルが長くなり、組込み機器に幅広く対応

●主な仕様
周波数Sub-Giga、920MHz帯(922.4〜928.0MHz、29ch)
送信出力10mW/1.1mW
空間データレート100kbps
内蔵動作モードデータモード
動作電圧DC 2.0〜3.6V(定格電圧3.0V)
消費電流送信時 10mW時:23mA(typ)、1.1mW送信時:14mA(typ)
受信時 10mA(typ)
スリープ時 TBD

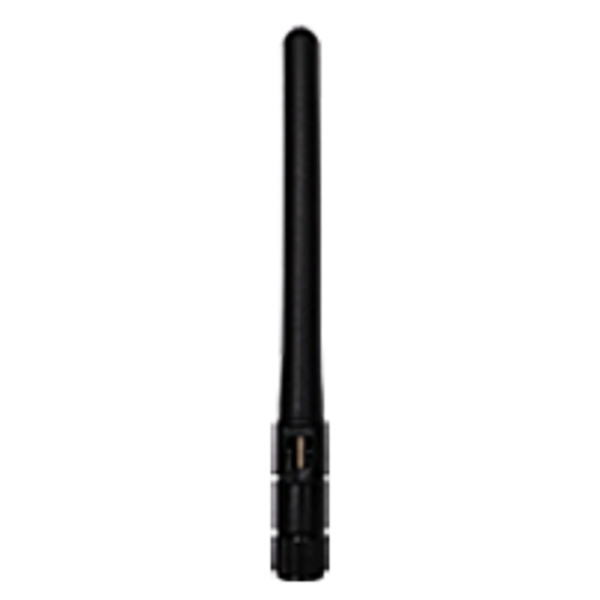

アンテナIM920ANT-XS付属(無指向性ホイップアンテナ[SMAコネクタ]、ゲイン2.0dBi以下)

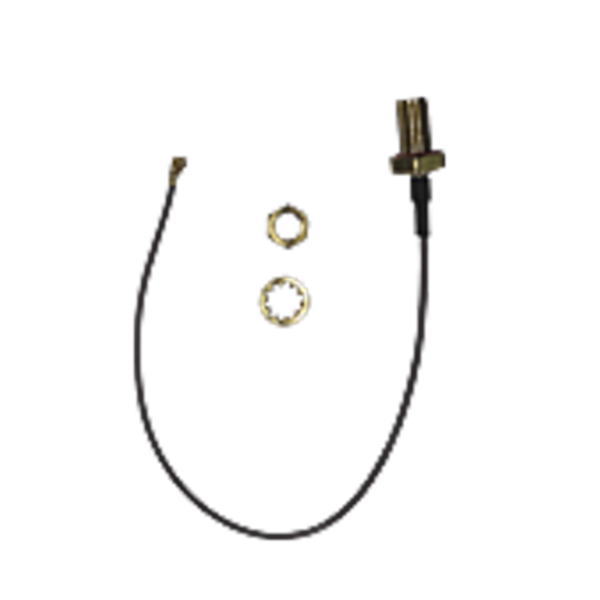

アンテナ接続ケーブルIM920CBL-2付属(SMA-R−u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様)
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲−20〜+70℃(結露なきこと)
見通し通信距離約1km(ワイヤーアンテナ間)
約1.6km(XTタイプアンテナ間)、各10mW出力時
通信方式単信
基本プロトコルスタックスカイリーネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません。
通信トポロジ単純マルチホップ、ツリー、メッシュ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェース調歩同期式シリアルI/F(接点情報入力/出力はご相談ください)
適合コネクタ日本圧着端子(JST)社 20Pxx-JMCSシリーズをご用意ください。
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性IM920Cとサイズ、コネクタはアッパーコンパチブル
各コマンドの動作は、IM920/IM920C類似に独自コマンドを追加
IM920/IM920Cとは通信できません。
無線規格電波法認証取得済み、ARIB STD-T108準拠

>>2019.1月追記
仕様変更のお知らせ
取り付け穴周囲にグランドパターンを拡張し、取り付けビスでの
メイン基板とのグランド結合を強化しました。
これにより耐ESD特性が向上いたします。
● モジュールの裏面にも表面同様にグランドパターンを設けます。
● 性能や電気的特性、電波法認証、価格に変更はありません。
切替予定時期:2019年1月初旬より従来品在庫がなくなり次第、順次切り替えます。
IM920sとIM920s-Xシリーズでは切替え時期が異なります。
詳しくはこちらをご確認ください。

※技術資料はメーカーサイトをご確認ください。
https://www.interplan.co.jp/solution/wireless/im920s_xs.php
