マルチホップ対応920MHz無線モジュール(防水外部アンテナ/ストレートタイプ)【IM920S-XW】

マルチホップ対応920MHz無線モジュール(防水外部アンテナ/ストレートタイプ)【IM920S-XW】

メーカー名:
型番:
IM920S-XW
品質ランク:
M1
数量

1個以上
¥6,500.00(税抜)
自社在庫数
1

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

マルチホップ対応920MHz無線モジュール(防水外部アンテナ/ストレートタイプ)【IM920S-XW】の概要

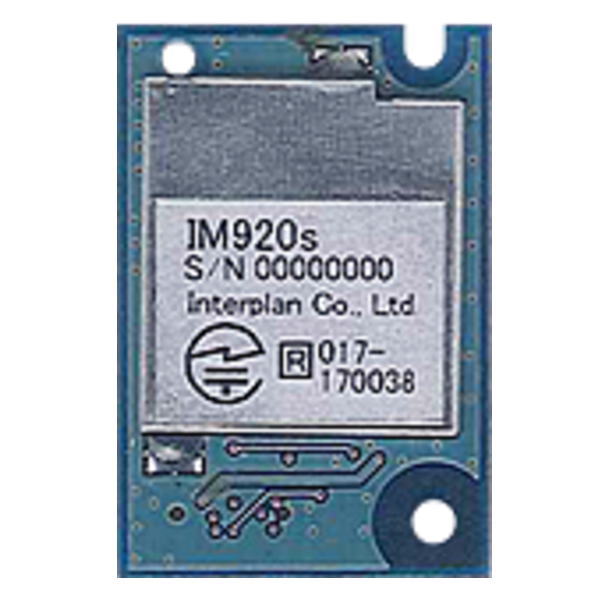

サブギガ(Sub-GHz)帯の920MHzを使用した特定小電力無線モジュールで、屋外で安心して使用できる防水タイプのアンテナと組み合わせました。ストレートタイプとL型タイプの2種類があります。IM920Sの使い勝手はそのままに、屋外でのIoTやM2Mなどの多彩なアプリケーションに対応します。IM920Sシリーズと混在でき、様々なアプリケーションが実現できます。

●主な特長
・屋外でも安定した通信が可能
・防水グレードIP67に対応したアンテナ
・電波法認証取得済みで、免許や申請不要

●主な仕様
周波数Sub-Giga、920MHz帯(922.4〜928.0MHz、29ch)
送信出力10mW/1.1mW
空間データレート100kbps
内蔵動作モードデータモード
動作電圧DC 2.0〜3.6V(定格電圧3.0V)
消費電流送信時 10mW時:23mA(typ)、1.1mW送信時:14mA(typ)
受信時 10mA(typ)
スリープ時 TBD

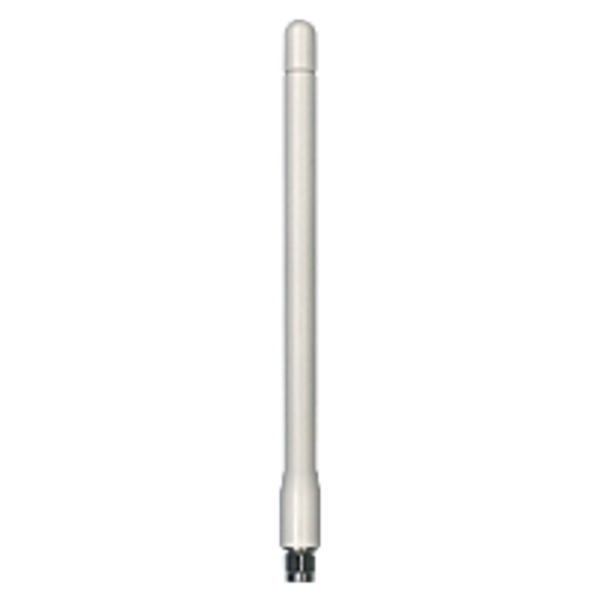

アンテナIM920ANT-XW付属
(ストレートタイプ、無指向性ホイップアンテナ[SMAコネクタ]、ゲイン3.0dBi以下、防水グレード:IP67、動作/保存温度:−20〜+70℃)

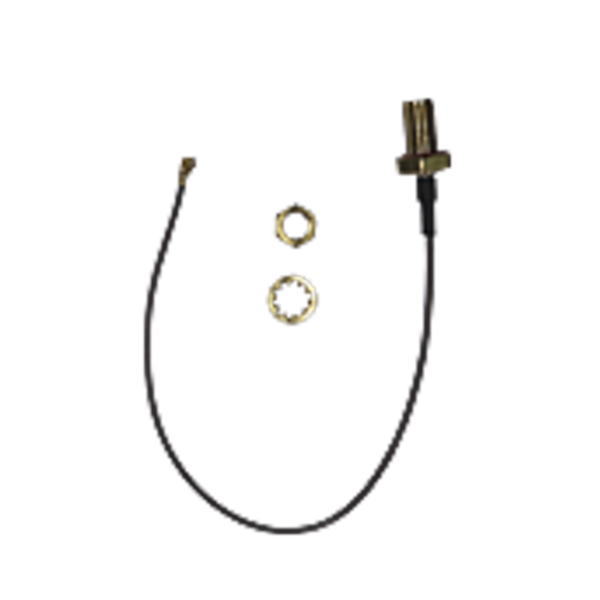

アンテナ接続ケーブルIM920CBL-2付属(SMA-R−u.FL変換ケーブル、約170mm長、SMA-Rコネクタ部は防水仕様)
サイズ20×29.5×3mm(本体サイズ)
動作温度範囲−20〜+70℃(結露なきこと)
見通し通信距離約1.6km(同タイプアンテナ間)、10mW出力時
通信方式単信
基本プロトコルスタックスカイリーネットワークス DECENTRA II
ご注意:他社のDECENTRA II製品とは通信できません。
通信トポロジ単純マルチホップ、ツリー、メッシュ
送信モードブロードキャスト、ユニキャスト、センドバック
インターフェース調歩同期式シリアルI/F(接点情報入力/出力はご相談ください)
適合コネクタ日本圧着端子(JST)社の20Pxx-JMCSシリーズをご用意ください。
(モジュール側には20R-JMCS-G-B-TFを搭載)
互換性IM920Cとサイズ、コネクタはアッパーコンパチブル
各コマンドの動作は、IM920/IM920C類似に独自コマンドを追加
IM920/IM920Cとは通信できません。
無線規格電波法認証取得済み、ARIB STD-T108準拠

>>2019.1月追記
仕様変更のお知らせ
取り付け穴周囲にグランドパターンを拡張し、取り付けビスでの
メイン基板とのグランド結合を強化しました。
これにより耐ESD特性が向上いたします。
● モジュールの裏面にも表面同様にグランドパターンを設けます。
● 性能や電気的特性、電波法認証、価格に変更はありません。
切替予定時期:2019年1月初旬より従来品在庫がなくなり次第、順次切り替えます。
IM920sとIM920s-Xシリーズでは切替え時期が異なります。
詳しくはこちらをご確認ください。

※技術資料はメーカーサイトをご確認ください。
https://www.interplan.co.jp/solution/wireless/im920s_xw_xl.php
