APAN3124
RELAY PWR PCB SPST 5A 24V
マルツコード：
M1351-153
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 12:51 現在）

納期：
お問合せ下さい
数量
1個以上
￥442.00
(税込￥486.00)
50個以上
￥420.00
(税込￥462.00)

こちらからもご購入いただけます

1 個以上
¥1,085.00
(税込 ¥1,193.00)
　　　
納期：2025/5/12 　　　
確認する
25 個以上
¥811.00
(税込 ¥892.00)
　　　
納期：2025/5/12 　　　
確認する
1 個以上
¥1,193.00
(税込 ¥1,312.00)
　　　
納期：5営業日程度 　　　
確認する
チューブ
1 個以上
¥1,067.13
(税込 ¥1,173.84)
確認する

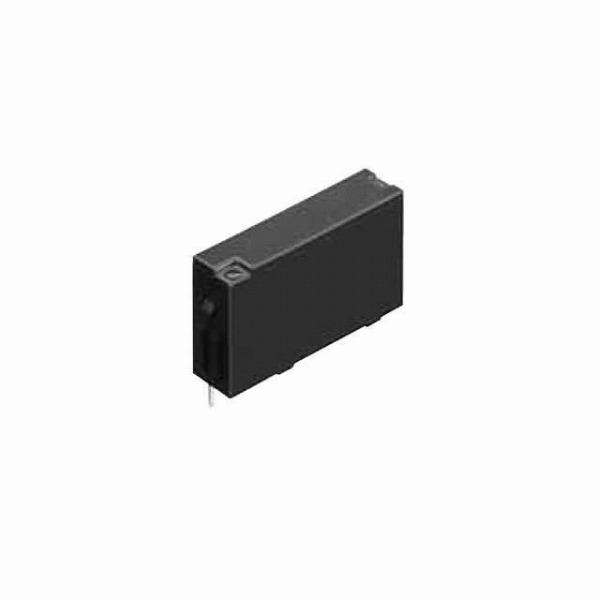

RELAY PWR PCB SPST 5A 24V【APAN3124】

の概要

IEC61010強化絶縁準拠のPLC/インターフェイス用 1a 5Aスリムパワーリレー

●特長

・高密度実装対応:幅(5mm)×長さ(20mm)×高さ(12.5mm)
・IEC61010強化絶縁準拠
・絶縁距離(接点-コイル間)空間:5.29mm以上、沿面:5.35mm以上
・耐電圧:3,000V、耐サージ電圧:6,000V
・低消費電力:110mW
・防爆規格適合(ANSI/ISA 12.12.01)

●仕様

保護構造プラシール
動作機能シングルスティブル型
端子形状プリント板端子
リレー形状スリムタイプ
絶縁距離[接点-コイル間]
空間距離:5.29mm以上、沿面距離:5.35mm以上
コイル定格電圧24VDC
感動電圧(at20°C)コイル定格電圧の70% V以下 (初期)
開放電圧(at20°C)コイル定格電圧の5% V以上 (初期)
定格励磁電流[±10％](at20°C)4.6 mA
コイル抵抗 [±10％](at20°C)5,236 Ω
定格消費電力110 mW
最大印加電圧 (at20°C)コイル定格電圧の120％ V
接点構成1a
接点形状ツイン
接触抵抗(初期)30 mΩ以下 (6VDC 1A 電圧降下法にて)
接点材質AgNi系にAu
接点容量(抵抗負荷)5A 250VAC, 5A 30VDC
接点最大許容電力(抵抗負荷)1,250VA, 150W
接点最大許容電圧250VAC, 110VDC(0.4A)
接点最大許容電流5A (AC,DC)
最小適用負荷(参考値)100μA 100mVDC
絶縁抵抗(初期)1,000 MΩ以上 (500VDC 絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
耐電圧(初期):接点間1,000VAC 1分間 (検知電流:10mA)
耐電圧(初期):接点-コイル間3,000VAC 1分間 (検知電流:10mA)
耐サージ電圧(初期):接点－コイル間6,000V
使用条件温度:－40℃～＋90℃ (当社包装形態では －40℃～＋60℃)
湿度:5％～85％ RH (ただし、氷結・結露しないこと)
質量(重量)約3g
