Universalnoキット【MR-UVSN-KIT】

数量
1個以上
¥1,800(税抜)
自社在庫数
11

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

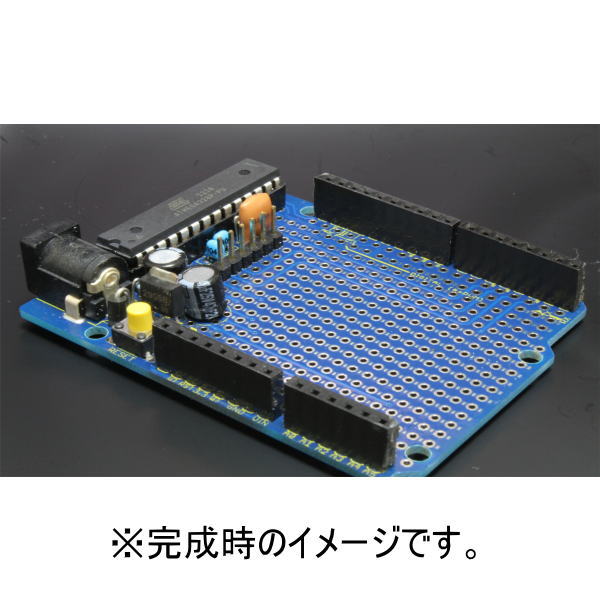

Arduinoの機能を圧縮して、空いたところをユニバーサル基板にしたキットで組み立てが必要です。Arduino UNOとして使用できます。

※注意事項
・SDAとSCLは接続されていませんので、必要であればA0、A1に接続してください
・3.3Vで使用するための部品は接続されていません。使用する際はVinや5V出力から別途レギュレータの配線をしてください。
・レギュレータを3.3V品に変更するとXBeeやSDカードアクセスが便利になります。
・RoHS対応品ではありません。その代わりはんだがすごく馴染みます。

商品の詳細、組み立て方はこちらをご参照ください。
Universalno [ユニバーサルの]紹介ページ

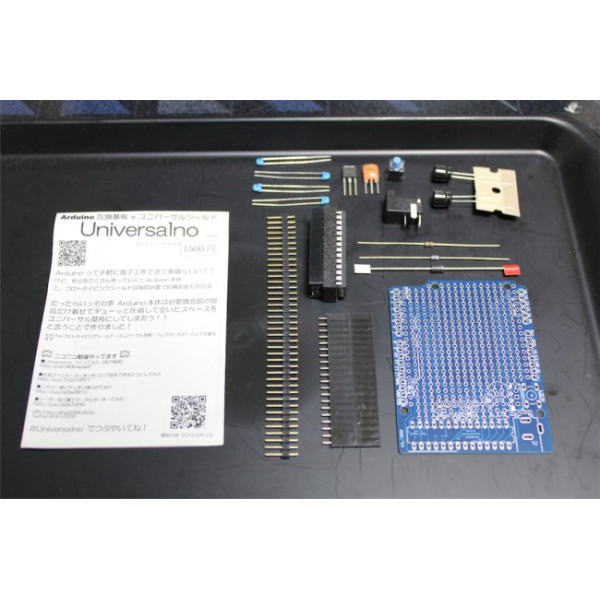

【使用部品】
本体部品

BOARDUniversalno基板
JP11列x6ピン ピンヘッダ長い部品を切断して使用
ピンソケット1列 10,8,8,6pin長い部品を切断して使用
IC周辺

IC1ATMEGA328PArduinoブートローダ書き込み済み
Q1セラロック16MHzセラミック発振子
C1,C20.1uF セミコンセラミックコンデンサ
R2抵抗1MΩ程度バイアス抵抗
電源部品

IC25V LDO3端子レギュレータ
C6,C747uF アルミ電解電源用電解コンデンサ
C40.1uF セラコン電源用コンデンサ
D1ショットキーバリア等逆接防止ダイオード
DCJ0202DCジャックコネクタ
おまけ

RESETタクトスイッチスタンダード品
R1抵抗10kΩ 程度RESET用 プルアップ抵抗
C3AREF セラコン 0.1uFA/D変換用基準電圧用セラコン
