ブラシレスモータードライバIC(TB67B000HG)評価基板【MTO-EV019(TB67B000HG)】の概要

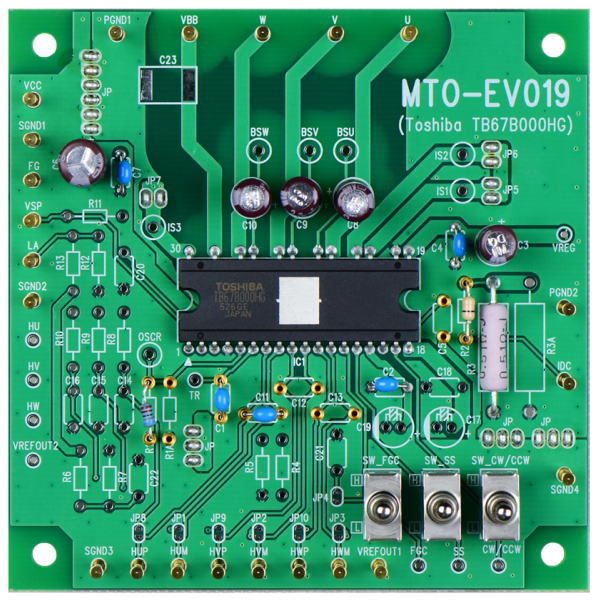

ブラシレスモータードライバIC(TB67B000HG)の評価基板

TB67B000HGは、高圧PWM方式用の3相DCブラシレスモータードライバです。正弦波PWM/広角通電コントローラと高耐圧ドライバの2 in 1(MCP)構造となっております。マイコンからの速度制御信号(アナログ)により直接、3相DCブラシレスモータを速度可変できます
IGBTの3相ブリッジを内蔵しており、最大定格電圧500V、最大定格電流2.0A/chを実現しています。
本評価ボードではモータを評価をするための部品を実装しており、外付けのホール素子とモータを接続することで、モータを制御することが可能です。


●主な仕様
・搭載デバイス:TB67B000HG
・コントローラと高耐圧ドライバのMCP 構造
 正弦波PWM 駆動と広角通電駆動を選択可
・IGBT の三相ブリッジを内蔵
・発振回路内蔵 (キャリヤ周期 = fosc/252 (Hz) )
・ブートストラップ方式:ブートストラップダイオード内蔵
・電流制限、熱遮断回路、低電源電圧監視、モータ拘束検出機能を内蔵
・レギュレータ回路内蔵 (Vreg = 7 V (typ.), 30 mA (max), Vrefout = 5 V (typ.), 35 mA (max))
・動作電源電圧範囲: VCC = 13.5~16.5 V
・モータ電源電圧範囲: VBB = 50~450 V
その他の東芝社パッケージや製品情報はこちらからご覧いただけます→
