ステッピングモータドライバIC(TB67S101ANG)評価基板【MTO-EV028(TB67S101ANG)】

ステッピングモータドライバIC(TB67S101ANG)評価基板【MTO-EV028(TB67S101ANG)】

メーカー名:
型番:
MTO-EV028(TB67S101ANG)
品質ランク:
M1
数量

自社在庫数
3
2024/03/05 07:39 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥6,030.00
(税込¥6,633.00)

こちらからもご購入いただけます

1 個以上
¥9,652.88
(税込 ¥10,618.16)

ステッピングモータドライバIC(TB67S101ANG)評価基板【MTO-EV028(TB67S101ANG)】の概要

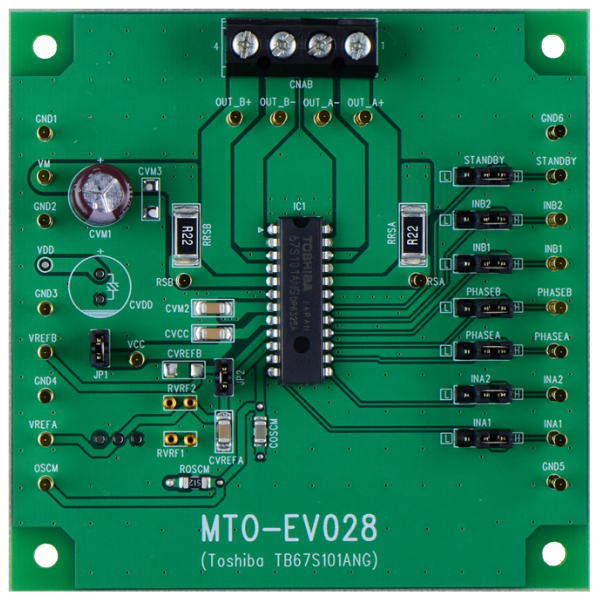

東芝製のステッピングモータドライバIC(TB67S101ANG)の評価基板

TB67S101Aは、PWMチョッパ型2相バイポーラ駆動、PHASE制御方式のステッピングモータドライバです。BiCDプロセスを採用し、出力耐圧」50V、最大定格電流4.0Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相の各励磁駆動をすぐ試すことができます。


●主な仕様
・搭載デバイス:TB67S101ANG
・BiCDプロセスによるモノリシックIC
・PWM定電流駆動 / 2相、1-2相、W1-2相の励磁駆動に対応。
・低オン抵抗(上下和 = 0.49 Ω(typ.)) の出力MOSFETを内蔵。
・高効率定電流制御(Advanced Dynamic Mixed Decay)機能を採用。
・高耐圧+大電流 (絶対最大定格、動作範囲を参照)を実現。
・各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、パワーオンリセット(POR))を内蔵。
・内部回路動作用のVCCレギュレータを内蔵。
・モータのチョッピング周波数を外付け部品で調整可能。
その他の東芝社パッケージや製品情報はこちらからご覧いただけます→
