I2C接続の小型LCD搭載ボード(5V版)【SSCI-014076】

I2C接続の小型LCD搭載ボード(5V版)【SSCI-014076】

メーカー名:
型番:
SSCI-014076
品質ランク:
M1
数量

自社在庫数
5
2024/04/26 17:09 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥820.00
(税込¥902.00)

I2C接続の小型LCD搭載ボード(5V版)【SSCI-014076】の概要

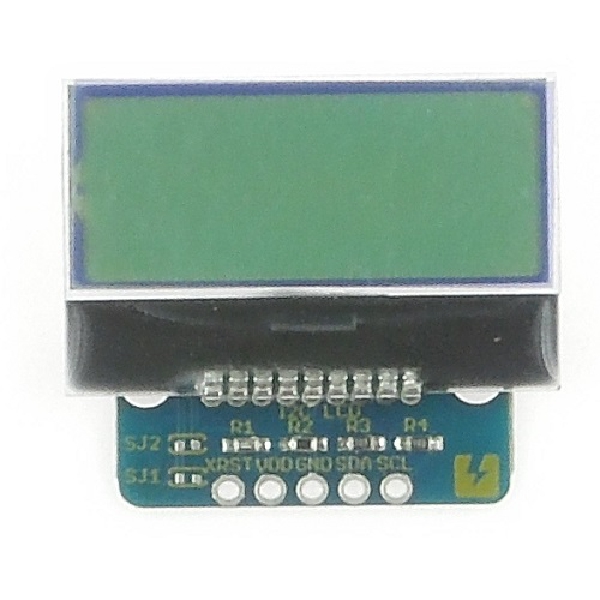

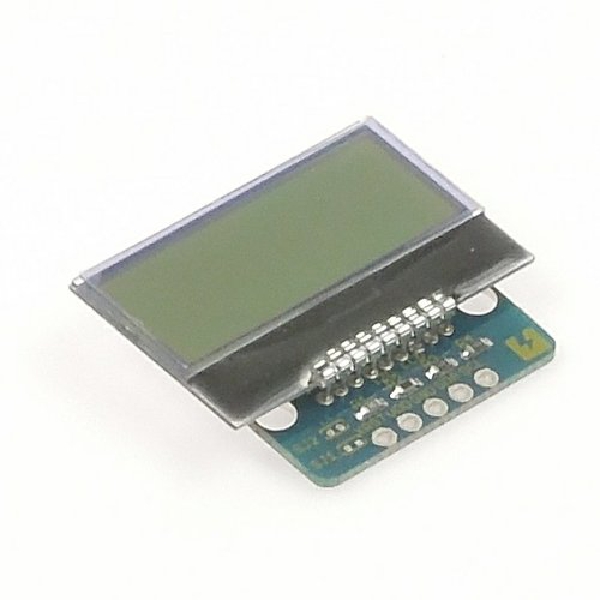

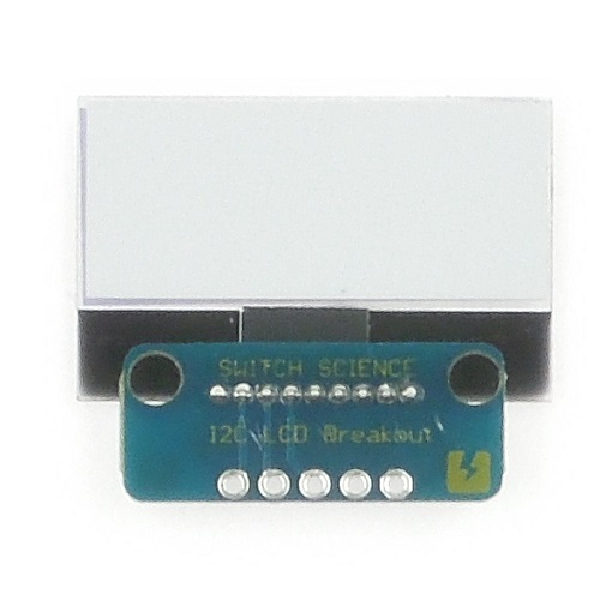

8x2行の小型LCDモジュール(I2C接続)を搭載したピッチ変換基板です。5Vマイコン用で、プルアップ抵抗は実装済みです。
I2C接続小型LCDモジュールは、コンパクトで使用するピンも少ないのですが、ピンピッチが1.5mmと狭いため、Arduinoやブレッドボードには直接取り付けることができません。そこで2.54mmピッチに変換する基板に搭載しました。I2Cのプルアップ抵抗も実装済みなので、使用するピンヘッダをはんだ付けするだけですぐに使えます。コントラストは、ソフトウェアで設定できます。Arduino Uno R3などに直接接続できるピン配置になっています。
LCDへは、5Vを抵抗で分圧して供給しています。そのため、LCDの電力消費によって若干ですが供給電圧が昇降します。そのため、電源供給が不安定になる可能性があります。
なお、通信方式がI2Cなので、Arduino標準のLCDライブラリ(LiquidCrystal.h)では動作しません。

使い方などはこちらをご参照ください。
