PCA9629APWステッピングモータードライバ用ピッチ変換モジュール【SSCI-023740】

PCA9629APWステッピングモータードライバ用ピッチ変換モジュール【SSCI-023740】

メーカー名:
型番:
SSCI-023740
品質ランク:
M1
数量

1個以上
¥600.00(税抜)
自社在庫数
9

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

PCA9629APWステッピングモータードライバ用ピッチ変換モジュール【SSCI-023740】の概要

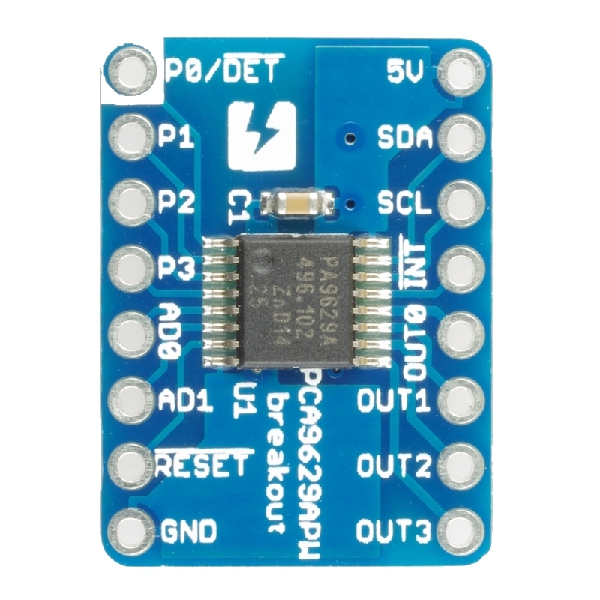

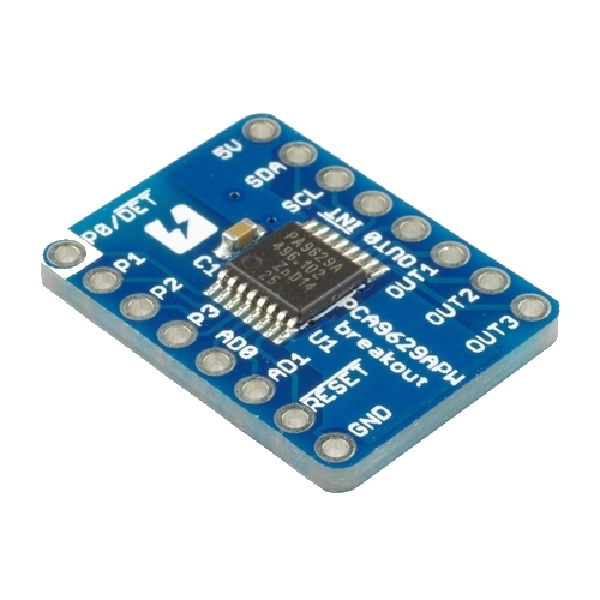

NXP社製のステッピングモーターコントローラPCA9629APWを搭載したピッチ変換基板です。 I2Cバス経由で書き込んだレジスタの設定値を元に、ステッピングモーター用のパルスを生成します。なお、PCA9629APW は、モータードライバを内蔵していません。したがって、モータに合わせて別途ドライバをご用意ください。

◆ 製品仕様

  • 動作電圧 4.5V〜5.5V
  • 4相のユニポーラステッピングモーターをコントロール可能
  • 25mAのモーター用出力ポートを4つ搭載
  • 1相、2相、および1-2相駆動方式に対応
  • モーターのステップ数、もしくは連続動作を設定可能
  • モーター停止時の状態を設定可能
  • 起動時のランプアップ、停止時のランプダウンをプログラム可能
  • ステップカウンタは32ビット長
  • ウォッチドッグ機能を搭載
  • 4ポートのGPIOを搭載
  • ICからの各種割り込み機能を搭載
  • インターフェースはI2C
  • I2C アドレスは0x40(0100 000x)〜0x5E(0101 111x)に設定可能
  • I2C用プルアップ抵抗用のパターンあり(抵抗は未実装)

◆ 使用上の注意

  • ピンヘッダについて
    ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。

  • I2C用プルアップ抵抗について

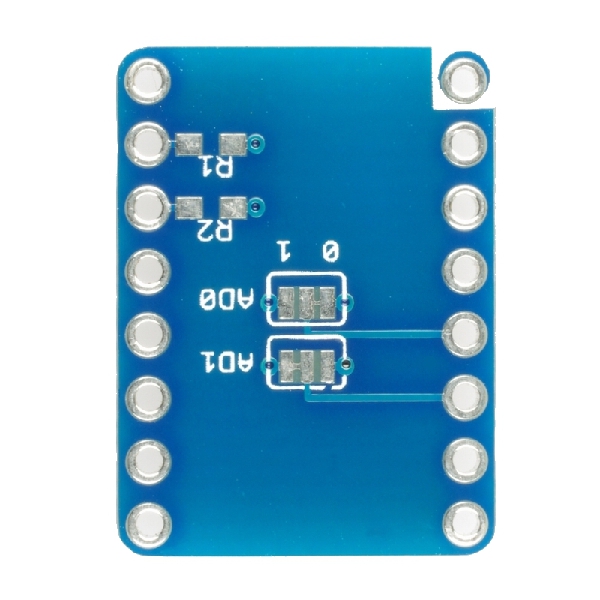

    初期状態では、I2Cのプルアップ抵抗は実装されていません。追加したい場合には、基板裏面のR1とR2に1608サイズのチップ抵抗をはんだ付けしてください。このとき、チップ抵抗とピンヘッダの距離が近いため、先にチップ抵抗を実装することをお勧めします。

  • I2C アドレスについて
    初期状態のI2Cアドレスは、基板裏面のソルダージャンパー(AD1、AD0)により0x44(0100 010X)となっています。

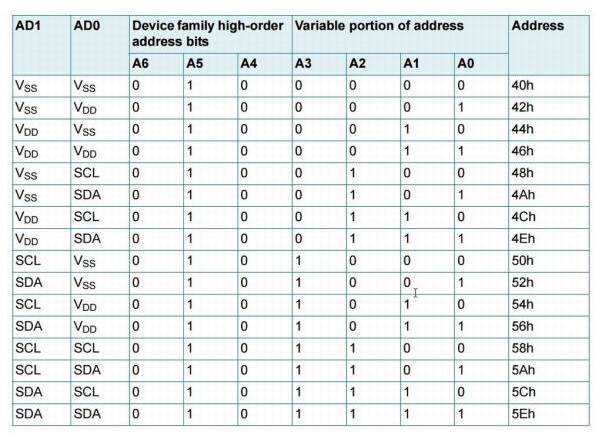

    ソルダージャンパーを下の表のように加工することにより、I2C アドレスを変更できます。
