PCA9541APW I2Cバスマスタマルチプレクサ基板【SSCI-023771】

PCA9541APW I2Cバスマスタマルチプレクサ基板【SSCI-023771】

メーカー名:
型番:
SSCI-023771
品質ランク:
M1
数量

1個以上
¥649.00(税抜)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

PCA9541APW I2Cバスマスタマルチプレクサ基板【SSCI-023771】の概要

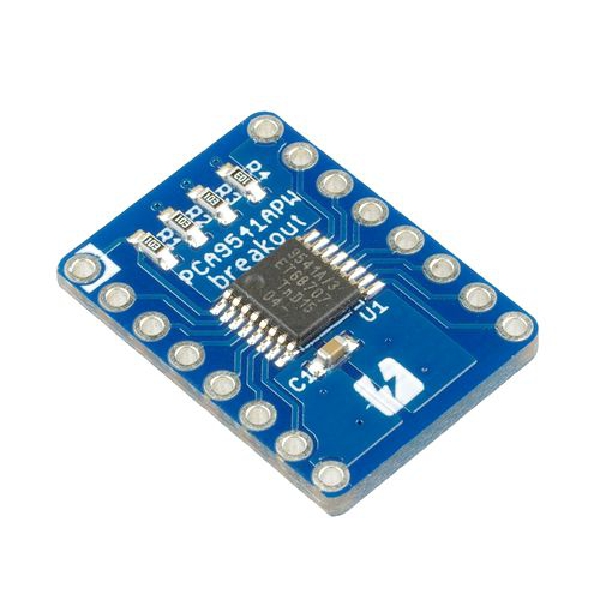

NXP社のI2Cバスマスタ用マルチプレクサIC(PCA9541APW)を搭載したピッチ変換基板です。PCA9541APWは、2つのマスタ(メイン系とバックアップ系など)から1つのスレーブバスを制御するような用途に最適なバスマルチプレクサで、2つのマスタの排他制御を補助するレジスタや割り込み制御の機能を持っています。
詳しい制御の方法は、メーカのWebサイトやPCA9541APWのデータシートを参照してください。

●主な仕様(ICの主な機能)
・電源電圧:2.3V~5.5V
・入力信号電圧:6V(max)
・伝送速度:400kbps
・初期状態では、ポートは接続されていません。
・2つのバスマスタの片方を選択してスレーブに接続
・2つのバスマスタ用のバスコンディションレジスタを装備
・2つのバスマスタ用の割り込みピンを装備
・スレーブバスからの割り込み入力ピンを装備
・I2Cアドレスを変更可能

※ピンヘッダは各自でご用意いただき、用途に合わせてはんだ付けしてください。

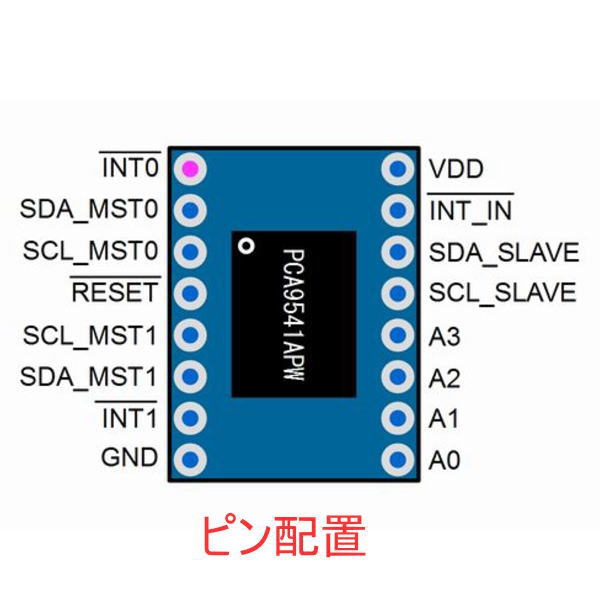

●I2Cアドレスについて
基板の裏面にあるA3、A2、A1、A0のジャンパをカットし、値を変えることによりI2Cアドレスを変更できます。初期状態では4つとも "0"(GND)に接続されているので、アドレスは0xE0(1110 000X)です。

※なお、PCA9541APWで使用するアドレスは、スレーブバス上では利用できなくなります。かち合わないように、本ボードのICもしくはスレーブバスのIC側でアドレスを変更しておく必要があります。
