Nutube用ヘッドホンアンプ製作キット【MBK-6K1】

Nutube用ヘッドホンアンプ製作キット【MBK-6K1】

メーカー名:
型番:
MBK-6K1
品質ランク:
M1
数量

1個以上
¥8,900.00
(税込¥9,790.00)
自社在庫数
9

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Nutube用ヘッドホンアンプ製作キット【MBK-6K1】の概要

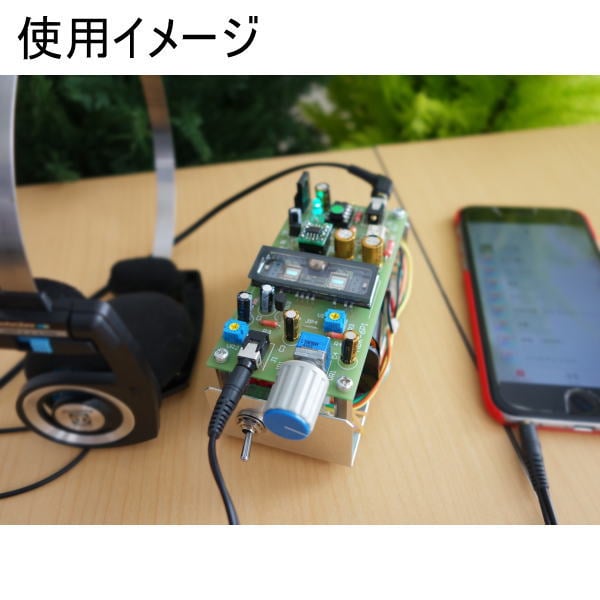

本製品は、KORG製の真空管Nutube 6P1を使用したヘッドホンアンプ製作キットです。Nutube 6P1は、蛍光表示管が真空管と同じ原理で動作していることに着目して生み出された新しい真空管です。外形は従来の真空管と異なっていますが、直熱型双3極真空管として動作します。5V~80Vと低い電圧からでも動作し、従来の真空管と同様に真空管特有の豊かな倍音を生み出します。本キットにポータブルデジタルオーディオプレーヤーを接続すれば、真空管特有の音をヘッドホンで楽しむことができます。本キットは、電池動作が可能な9Vで動作します。真空管と基板との間にはゴム足を用い、真空管の振動を防いでいます。さらに、リレーを使ったミューティング回路が搭載されているので、電源をオン/オフしたときに発生するポップ音を防止することができます。そのほか、音量調整用のボリュームとバイアス調整用の可変抵抗器を搭載しています。

※本製品にNutube 6P1は含まれておりません。Nutube6P1のご購入はこちらからお願いします。

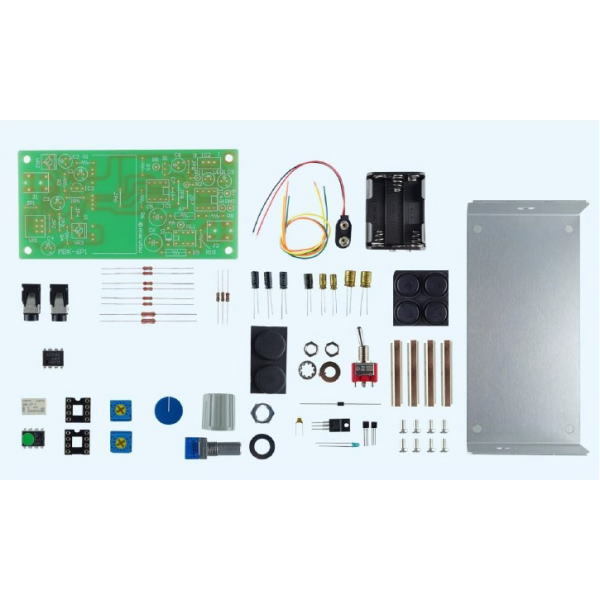

※本製品は、お客様自身で組み立てるキット製品です。はんだ付けによる実装や回路の調整をお客様自身で行っていただきます。

●主な仕様
・真空管:Nutube 6P1(KORG製、キットには付属していません)
・電源電圧:9V(単3乾電池×6本、キットには付属していません)
・利得:約11dB
・周波数特性:20Hz~100kHz(1kHz基準、1V出力、33Ω負荷)
・SN比:85dB(1kHz基準、1V出力、33Ω負荷、入力ショート、JIS-A)
・出力:50mW(ひずみ率3%、1kHz、33Ω負荷)
※上記の特性は、オペアンプにAD8397を使用して測定したものです。

回路図はこちらをご参照ください。
