LV8714TAデュアルステッピングモータ ソリューションキット【LV8714TASLDGEVK】

LV8714TAデュアルステッピングモータ ソリューションキット【LV8714TASLDGEVK】

数量
1個以上
¥9,800(税抜)
自社在庫数
10

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

オンセミコンダクター社のステッピングモータドライバ ソリューションキット
オンセミコンダクター社のLV8714TAを使って2個のステッピングモータを簡単かつ迅速に駆動できるようにエンジニアをサポートするキットです。このモータドライバソリューションキットは、プラグインモータドライバモジュール(LV8714TASLDGEVB)、ベースボード、Arduino Micro、APIライブラリ、およびグラフィカルユーザインターフェース(GUI)などで構成され、ステッピングモータのシンプルな駆動を実現します。
Arduino Microによる制御が可能で、付属するベースボードにLV8714TASLDGEVBとArduino Microを接続して使用します。付属するGUIとオープンソースのAPI関数を使用して、すぐにモータを回すことができます。

●主な仕様
・VCC(max):18V、IO(max):1.5A
・6~12V系アプリケーションに最適(VCC:4~16.5V推奨)
・待機時消費電流≒0
・フルステップ(2相励磁)、ハーフステップ(1-2相励磁)に加えて、外部VREF入力により1/256設定が可能

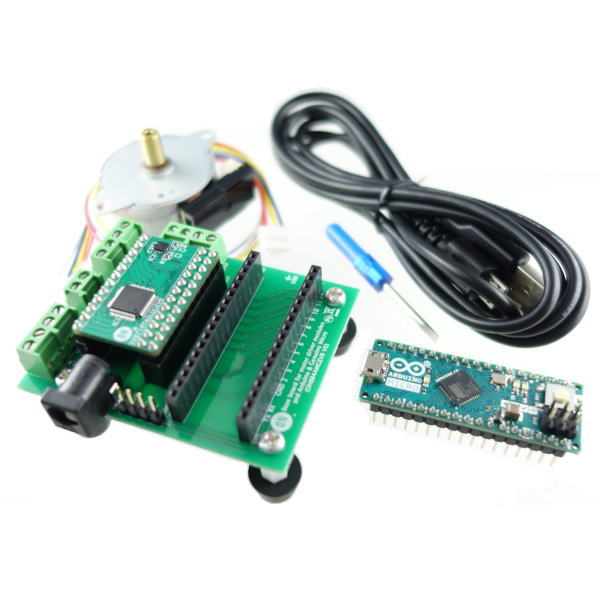

●キットの内容

・モータドライバモジュール:LV8714TASLDGEVB ×1個
・ベースボード:ONBB4AMGEVB ×1個
・Arduino Micro ×1個
・USBケーブル(MicroUSB-USBタイプA) ×1個
・マイナスドライバ ×1個
・ステッピングモータ(MDP-35A、日本電産セイミツ、ステップ角:7.5°、12V/300mA) ×1個
※LV8714TASLDGEVBに必要なソフトウェアは、メーカーサイトからダウンロードできます。

●動作環境
・PC(推奨OS:Windows7/ Windows10、64ビット)
 インターネットに接続されていること
 Arduino IDEがインストールされていること
 Administrator(管理者)権限をもつユーザであること
・ 電源

ACアダプタ出力電圧 :4~16.5V、出力電流 :6A
(コネクタ仕様:センタープラス、内径2.1mm、外径5.5mm)
WSU120-1000(TRIAD Magnetics社)推奨
