[拡張ボード]Raspberry Pi用I2C絶縁型パルス入出力ボード【RPI-GP90】

[拡張ボード]Raspberry Pi用I2C絶縁型パルス入出力ボード【RPI-GP90】

メーカー名:
型番:
RPI-GP90
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥22,963.00
(税込¥25,259.00)

[拡張ボード]Raspberry Pi用I2C絶縁型パルス入出力ボード【RPI-GP90】の概要

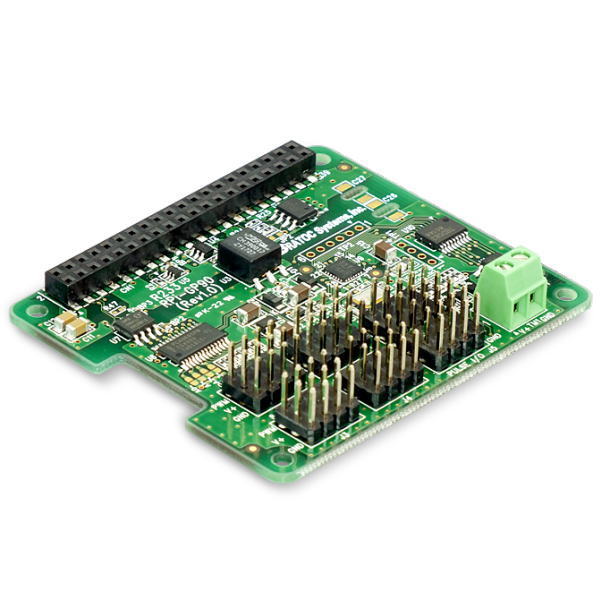

Raspberry Piのコネクタに装着する絶縁型パルス入出力ボード

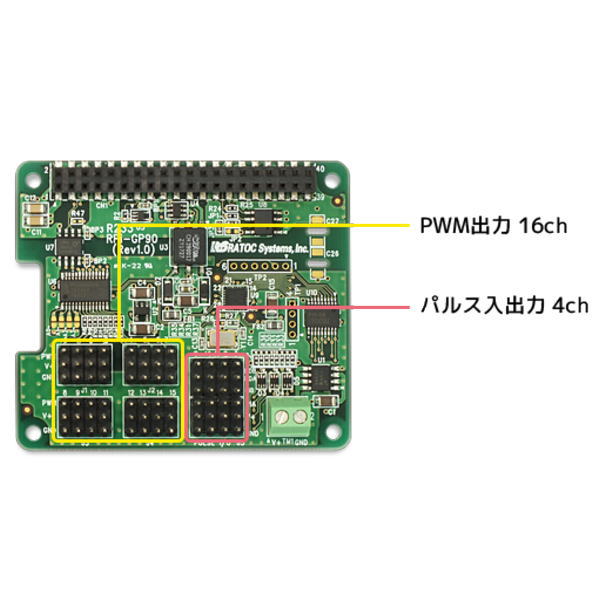

Raspberry PiのHATボードサイズ(65mm×56.5mm)に、16chのPWM出力と4chのパルス入出力を搭載した拡張ボードです。パルス信号を入力し、周波数やサンプリング周期などを計測することができます。
Raspberry PiのGPIOに接続することで、周波数や周期はもちろん、パルス幅やデューティ比などの計測、PWMにより最大16個のサーボモータやLEDの制御を行うことができます。アイソレーションには、PWM出力/パルス入出力側とGPIO40ピン間を電気的に分離絶縁するデジタルアイソレータを採用しています。低消費電力(低発熱)で実装面積を小さくできるという利点があり、一般的なフォトカプラ方式よりも高速動作を実現します。
本ボードをセットアップする際に必要な手順や、制御するためのサンプルコードを専用ページで公開しています。すぐに作業に取りかかれるように、操作手順なども公開しています。

※こちらの商品は、メーカーより提供されております下記サービスがご利用頂けます。
 詳細はこちらをご覧ください。
・Modbus対応スレーブアプリ
・クラウド導入WEBアプリケーション・データアップロード用クラウドスペース

【仕様】

インターフェースGPIO40ピン → I2C
PWMコントローラNXP PCA9685
PWM出力16ch、12ビット
パルス入出力入力8本、出力8本(4ch、16ビット)
パルス分解能最小 50μs(最高計測速度10kHz)
絶縁耐圧2.5kV(PWM出力/パルス入出力とGPIO40ピン間)
※PWM出力およびパルス入出力間は非絶縁
電源+5V/+3.3V(GPIOポートから供給)
消費電流最大 5V/150mA 、3.3V/20mA
動作環境温度:0~40℃、湿度:20~80%(結露なきこと)
基板寸法65.0×56.5 mm (突起物含まず)
重量約22g
パッケージ内容RPi-GP90本体
GPIO 40P ピンヘッダ
M2.6スペーサー×4
M2.6ネジ ×8
補足文書
保証書
提供ソフトウェアPython3 サンプルプログラム
保証期間1年間
製造日本製
