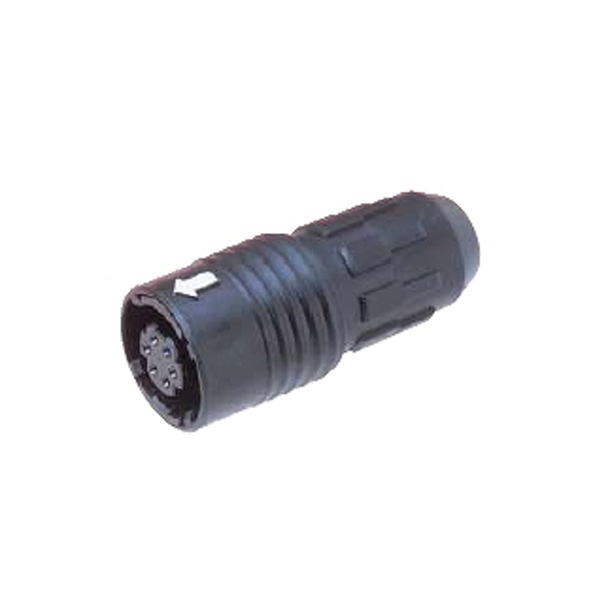

小型防水プラスチックコネクタ(6極)【HR30-6P-6S(31)】

小型防水プラスチックコネクタ(6極)【HR30-6P-6S(31)】

メーカー名:
型番:
HR30-6P-6S(31)
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量
オス/メス

1個以上
¥500.00
(税込¥550.00)
50個以上
¥475.00
(税込¥522.00)
100個以上
¥440.00
(税込¥484.00)
200個以上
¥400.00
(税込¥440.00)
納期:
ただいま入荷待ちです

申し訳ございません

小型防水プラスチックコネクタ(6極)【HR30-6P-6S(31)】の概要

HR30シリーズの小型防水プラスチックコネクタで、完全な防水性能を持ちます(規定に準じます)。防水性能を発揮させるために、組み立て方法や必要な治工具などは説明書に従ってください。HR30シリーズは防水コネクターですが、水中用ではありません。仕様では、適合コネクタを嵌合した状態で水深1mに0.5時間放置し、コネクタ内部に浸水がないこととなっています。

【仕様】

コネクタ形状 プラグ
定格電流 2A
定格電圧(AC)AC100V
定格電圧(DC)DC140V
極数 6
使用温度範囲−25℃〜+85 ℃
防水性能IP68
耐電圧 300V(max)
ロック方式 プッシュプル
結線方法 はんだ付け
ケーブル外径 4.6mm
挿抜回数 1000
フィンガープロテクト
シールド機能
接点部めっき
塩水噴霧時間(耐腐食性) 48h
外装材料 プラスティック

【機械的性能】

コンタクトSEX メス
ハウジング色
開口部方向 ストレート
キー

【製品サイズ】

適合電線サイズAWG26
本体長さ 12.6mm
本体幅 12.6mm
本体高さ 29.8mm
