[拡張ボード]Raspberry Pi I2C 絶縁型シリアルボード【RPI-GP60】

[拡張ボード]Raspberry Pi I2C 絶縁型シリアルボード【RPI-GP60】

メーカー名:
型番:
RPI-GP60
品質ランク:
M1
数量

納期:
お問合せ下さい

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1台以上
¥18,333.00
(税込¥20,166.00)

[拡張ボード]Raspberry Pi I2C 絶縁型シリアルボード【RPI-GP60】の概要

RS-232CやRS-485/422Aに対応したRaspberry Pi用拡張ボード

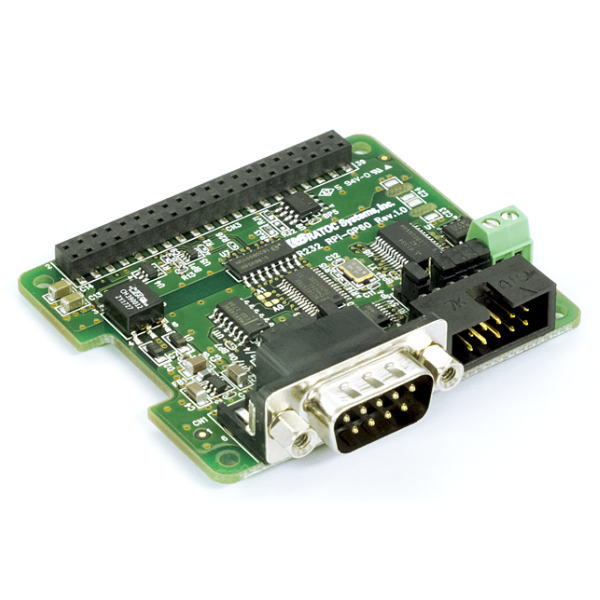

Raspberry-Piの40ピンGPIOコネクタに装着する絶縁型シリアルボードです。産業機器や汎用機器をシリアル通信で制御することができます。D-Sub9ピンおよびDB10ピンボックスヘッダをそれぞれ1基搭載しています。
2ポートのRS-232CまたはRS-485/422に対応し、各ポートでRS-232C、RS-485/422(半二重/全二重)の設定が可能です。半二重送受信の自動切り替えにも対応しています。
I2Cとシリアル2ポートのコントローラにSC16IS752を採用し、シリアルポートは40ピンGPIO間と絶縁(絶縁耐圧2.5kV)されています。

【仕様】

インターフェース
GPIO40ピン → I2C
コントローラSC16IS752
シリアルポートD-Sub9ピン ×1, 10ピンBOXヘッダ ×1

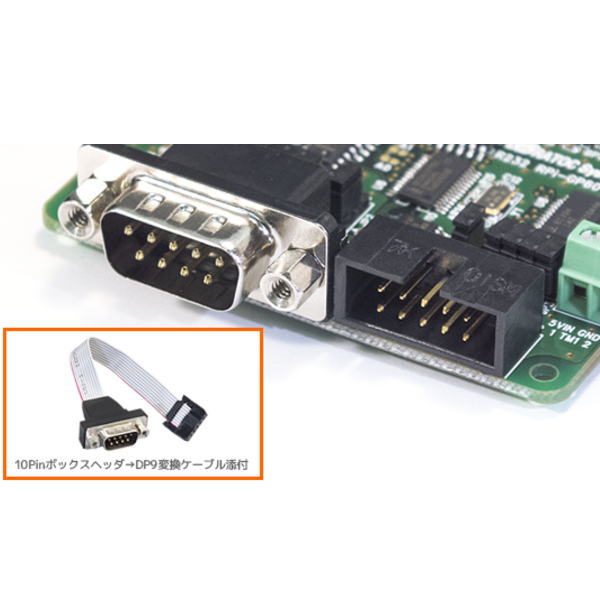

※10ピンBOXヘッダ用 → D-Sub9ピン変換ケーブルを添付
外部電源端子2ピン端子台
※D-Sub9ピン、10ピンBOXの9番ピンを5VPUTに設定した場合、+5Vを供給
シリアル規格
【RS232】
TIA/EIA-232F 準拠(*1)

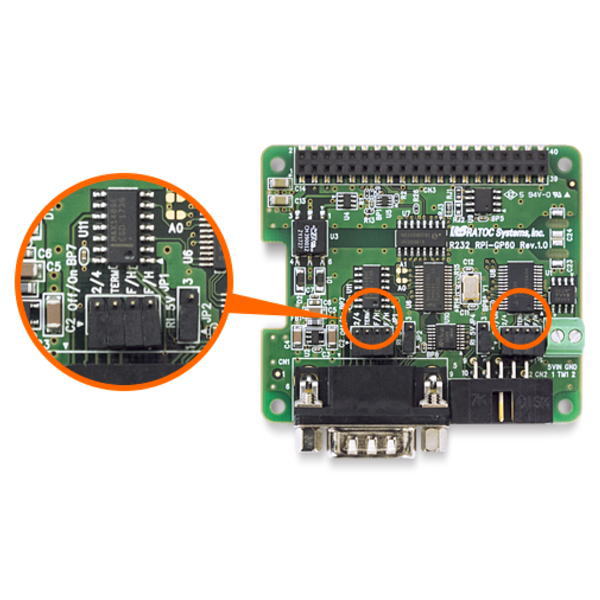

(*1 )基板上のジャンパーピンにより設定が可能
シリアル規格
RS-485/422A
(半二重/全二重)
TIA/EIA-485-A, TIA/EIA-422-B 準拠(*1)
半二重通信は送受信自動切替に対応
(*1) 基板上のジャンパーピンにより設定が可能
対応ボーレート110, 300, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600,(115200, 230400, 460800, 921600)
※ I2Cの速度制限(標準100kHz)により、115200bps以上はフロー制御を推奨
※ RS-232Cの場合、トランシーバの制限(650kbps)により、最大460800bpsまで
※ RS-485/422Aの場合、シリアルコントローラの制限により、最大921600bpsまで
FIFO送受信 各64バイト
絶縁耐圧2.5kV(シリアルポートと40ピンGPIO間)
※2つのシリアルポート間は非絶縁
静電耐圧15kV
電源+5V/+3.3V(GPIOポートから供給)
消費電流最大 5V/150 mA、3.3V/20mA
動作環境温度:0〜40℃、湿度:20〜80%(結露なきこと)
基板寸法65.0×56.5mm(突起物含まず)
重量約28g
パッケージ内容RPi-GP60本体
10ピンBOXヘッダ接続用D-Sub9ピンケーブル(約10cm)
40ピンGPIOピンヘッダー
M2.6スペーサー ×4
M2.6ネジ ×8
補足文書
保証書
提供ソフトウェアPython3 サンプルプログラム
保証期間1年間
製造日本製
