Raspberry Pi Zero用臭気センサ拡張基板【ADRSZOD】

Raspberry Pi Zero用臭気センサ拡張基板【ADRSZOD】

メーカー名:
型番:
ADRSZOD
品質ランク:
M1

Raspberry Pi Zero用臭気センサ拡張基板【ADRSZOD】の概要

ゼロワンシリーズの臭気センサ拡張基板

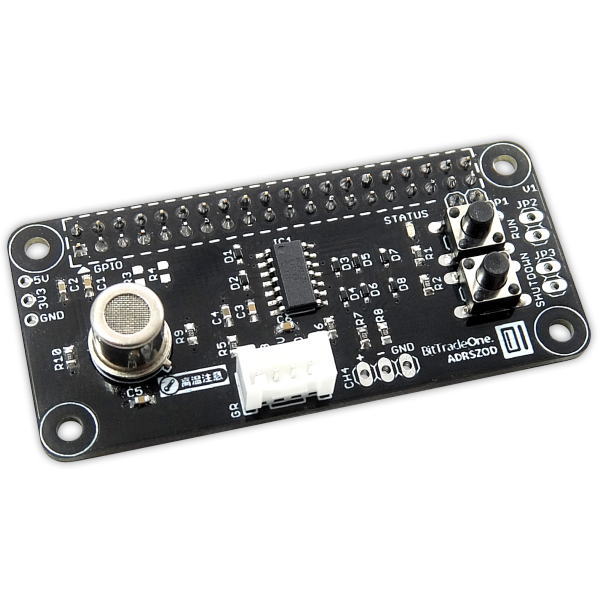

ゼロワンシリーズは、Raspberry Pi Zeroに接続して使用する、単機能に特化したIoTデバイスを作成したい方向けの拡張基板です。臭気センサ拡張基板は、Raspberry Pi Zeroと同じpHATサイズで、ラズパイZeroと重ねて使用可能です。
臭気センサ拡張基板には、アンモニア、水素、アルコールなどの臭気を検出できる臭気センサTP-401Aを搭載しています。アンモニア、水素、アルコール、一酸化炭素、メタンなど揮発性気体、タバコ、木材燃焼で発生した煙など、様々な気体にも対応します。また、連続通電が可能なので、様々な場所で継続的な検出が可能です。Groveコネクタ(アナログ)を搭載しているので、さらにセンサを追加することもできます。

【ご注意】
・Raspberry Pi Zero本体およびケース、ケーブル類は付属していません。
・動作時にはセンサ部が非常に高温となるので、取り扱いには注意してください。
・本製品をお使いになるには、電子工作や電子回路についての一般的な知識が必要です。

【基本仕様】
対応機種
推奨機種:Raspberry Pi Zero WH
対応可能機種:Raspberry Pi Zero v1.3/W(v1.3、W にはGPIO ピンヘッダのはんだ付けが必要です。)
Raspberry Pi 2/3 (ネジの固定ができない場合があります。再起動スイッチは使えません。)
LEDステータス×1(プログラムで制御)
スイッチ再起動(RUN)スイッチ/シャットダウンスイッチ(シャットダウン等の動作についてはWEBページをご確認ください。)
臭気センサTP401A
※動作時には非常に高温となります。取り扱いにはご注意ください。
本体寸法W65×D30×H19mm (突起部含めず)
本体重量13g
電源Raspberry Pi Zero より給電
付属品ネジセットx1/保証書 x1
生産国日本
保証期間お買い上げから1年間
