1318757-1
26極/2列コネクタハウジング(オス、2.2mmピッチ、自然色)
マルツコード：
M1359-595
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/11 15:15 現在）

提携先在庫数：69個(2025/05/07 9:00 現在)

納期：
3営業日程度
数量
1個以上
￥145.00
(税込￥159.00)

こちらからもご購入いただけます

1 個以上
¥471.00
(税込 ¥518.00)
　　　
納期：3営業日程度 　　　
確認する
1 個以上
¥649.00
(税込 ¥713.00)
　　　
納期：お問合せ下さい 　　　
確認する

26極/2列コネクタハウジング(オス、2.2mmピッチ、自然色)【1318757-1】

の概要
本製品は、提携先在庫限りの製品となっております。

オス端子用ハウジング


TH 025シリーズは、2.2 mmの狭いピッチ間隔を備えたコンパクトな設計で、車載用に設計された、高性能/高密度のコネクタです。TH 025コネクタシリーズのコンタクトはフレッチング腐食に対する耐性があります。また、接触力が低いので、あまり力をかけずにコネクタをかん合できるように設計されています。TH 025シリーズのコネクタ製品は、電線対電線、電線対基板、ECU用途に適しています。このシリーズは、基板ヘッダ、レセプタクルハウジング、タブハウジング、コンタクトで構成されています。

●仕様

コネクタのスタイルオス端子用ハウジング
嵌合タブの幅64mm×2.3mm
接続タイプ電線対デバイス、電線対基板
極数26
列数2
ピッチ2.2mm×4mm
列間隔3.00mm

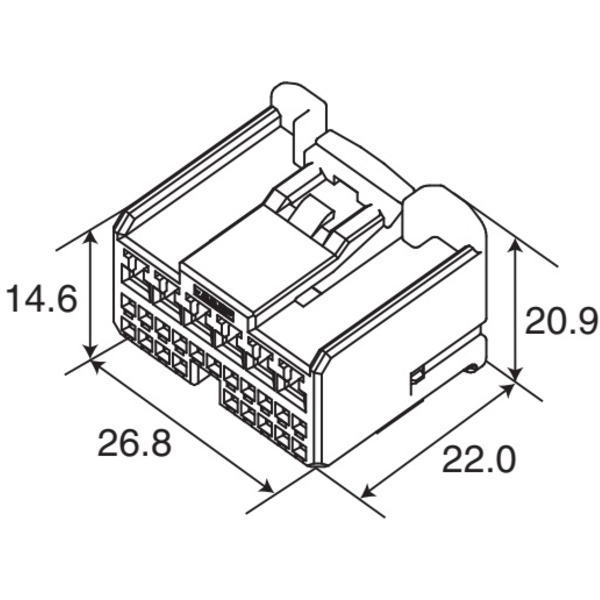

寸法H20.9mm×L22mm×W26.8mm
使用温度範囲－30～＋105℃
回路用途Signal
UL難燃性グレードUL 94-HB
取り付けタイプフリーハンギング
コンタクト終端圧着
締め具タイプ固定ランプ
色自然色

在庫状況：営業所に在庫はございません。
