SS-20L-24V

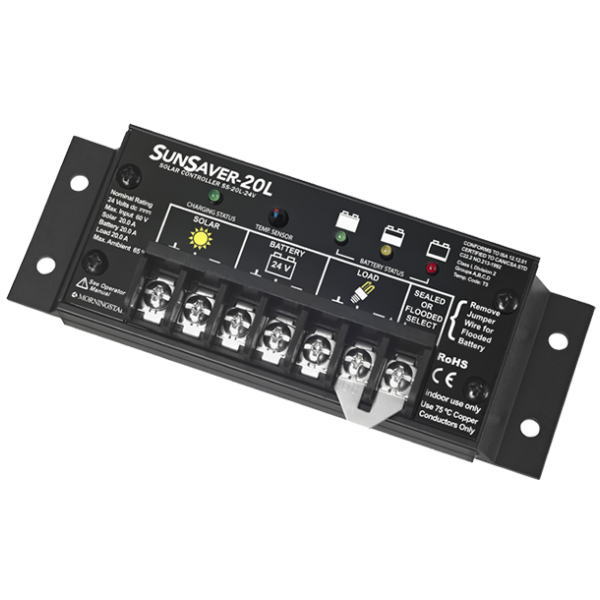

太陽電池コントローラ SunSaver3rd(20A・24V)
マルツコード：
M1359-950
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 17:02 現在）

納期：
5営業日程度
数量
1個以上
￥29,000.00
(税込￥31,900.00)
10個以上
￥27,550.00
(税込￥30,305.00)
30個以上
￥26,680.00
(税込￥29,348.00)

太陽電池コントローラ SunSaver3rd(20A・24V)【SS-20L-24V】

の概要
【新機能】
  • 4段階充電制御回路採用
  • 深放電バッテリーへの充電機能
  • LED表示と自己診断機能
  • 強化された保護回路機能
  • ノイズを低減したテレコムモード
  • UL規格に対応した保護カバー付き
  • 外部温度センサー

【特長】
  • 従来と同価額、同仕様、同サイズ
  • 大型ターミナル採用で取付工事が容易。
  • L自動温度補正(-28mV/℃または-56mV/℃)。
  • 補水型、密閉型鉛蓄電池の最適条件が選択可能。

4段階充電制御回路

PWM充電により、バッテリーの完全充電を行い、発生ガスを最小にします。
静かなソリッドステート構造で充電を行います。
また、密閉型、補水型の鉛蓄電池に対応しています。
バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。
新機能として、均等化充電機能を追加しています。

LED表示と自己診断機能

3つのバッテリー充電状態LEDと充電ステータスLEDが搭載された、バッテリーの状態と充電状態を表示します。
エラーが発生した場合、2種類のLEDを使用して、詳細を表示します。

充実した保護回路機能

  • 入出力過負荷保護
  • 入出力短絡保護
  • 入出力逆接続保護

UL規格に対応した保護カバー付き

端子カバーは電源端子台との接触を防止します。
簡単に取付けが行えます。

外部温度センサーによる自動温度補正

外部温度センサーにより、より精度の高い温度補正が行えます。
(自動補正-30mV/℃または-60mV/℃)

高耐久性

基板をエポキシ樹脂を充填してあるので耐久性に優れています。
防湿処理をした表面実装部。

オプションで簡単に取付け

オプションのDIN Rail Clipsを使用して、簡単に標準DINレールに取付けることができます。



【仕様】
制御機能
充放電
システム電圧
24Vdc
最小バッテリー電圧
6Vdc
最大入力電圧
60Vdc
太陽電池入力電流
20A
負荷電流
20A
充電方式
PWM
充電電圧
28.2V(密閉型）28.8V（補水型）
負荷遮断電圧
23.0V
負荷再接続電圧
25.2V
周囲温度範囲
-40〜60℃
温度補正
-60m/℃
自己消費電流
<8mA
寸法
152mm×55mm×32mm
重量
230g

※入力電圧範囲は、30〜38Vの範囲 でご使用ください。
