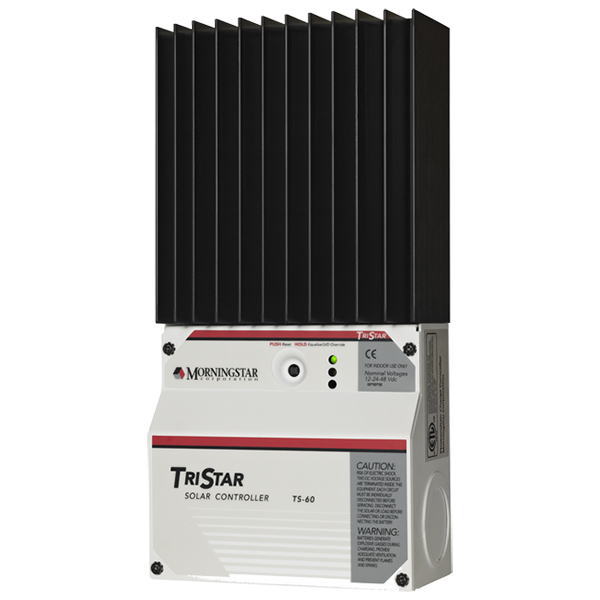

太陽電池コントローラ TriStar【TS-60】

数量
1個以上
¥42,000.00(税抜)
10個以上
¥39,900.00(税抜)
30個以上
¥38,640.00(税抜)
納期:
お問合せ下さい

商品説明

【特長】
  • 太陽電池充電制御、負荷制御、転換制御モード3つの機能を搭載
  • 48Vシステムで定格60Aまで制御可能な大容量コントローラ(TS-60)
  • ヒートシンクが大きく、周囲温度45℃までフル出力


転換制御モード3つの機能を搭載

太陽電池充電制御/負荷制御/転換制御モードのうち、1つを自由に選択して利用できます。
※上記の機能を同時に行うことはできません。例えば、太陽電池充電制御と負荷制御を同時に行うには、TriStarは2台必要です。

大容量設計

大容量のシステムに合わせ、最大35mm2接続端子とノックアウト穴を装備し、配線スペースを備えています。
また、大型ヒートシンクにより周囲温度45℃までフル稼働します。

RS-232ケーブル接続

RS-232ケーブルでPCに接続し、カスタム設定、データの記録、モニタリングができます。

ディップスイッチで充電電圧設定

充電電圧をディップスイッチで簡単に設定できます。また、RS-232ケーブルでPCに接続し、カスタム設定も可能です。

安全・安心設計

逆接続、短絡、過電流、過温度、高電圧に対して保護回路を搭載しており、機器の故障・損傷を未然に防ぎます。

より良いバッテリー充電のために

バッテリー電圧感知線を使用すると、より正確な充電電圧を検知することができます。(※ケーブルはお客様にてご用意ください。) また、オプションのリモート温度センサ(型式:RTS)を使用してバッテリー電圧を検知し、充電電圧を補正できます。

わかりやすい状態表示

■LED表示:
 3つのLEDでバッテリー充電状態、警告、エラーを表示します。

■液晶ディスプレイ:
 オプションの液晶ディスプレイで 下記の情報を表示します。
 コントローラの充電状況
 データ表示
 データロギング
 充電電圧/電流バーグラフ表示
 警告、エラー、トラブルシューティング
 ※本体装着型(TS-M-2)とリモート型(TS-RM-2)有り。

手動ボタンで簡単リセット

手動プッシュボタンにより、本体リセット、バッテリー均等化充電のオン/オフ、負荷遮断/再接続。


【仕様】
制御機能
充電/放電/転換
太陽電池/負荷/転換電流
60A
システム電圧
12/24/48V
精度
12/24V:≦0.1%±50mV
48V:≦0.1%±100mV
動作電圧範囲(バッテリー)
9〜68V
太陽電池最大入力電圧(開放)
125V
充電電圧
ディップスイッチによる任意設定
自己消費電流
<20mA
保護回路
逆接続、短絡、高電圧、低電圧
過電流、過温度、サージ電力保護
充電方式
PWMまたはON-OFF充電(選択可)
充電制御
バルク/吸収/フロート/均等化充電(自動)
接続ポート
RJ-11(6ピン)、RS232ポート
周囲温度
-40℃〜60℃
保存温度
-55℃〜+85℃
湿度
100%(non-condensing)
オプション(別売)
TS-M-2, TS-RM-2, RD-1, HUB-1, RTS
寸法
127×260×71mm
重量
1.6kg
