Digital Discovery用高速アダプター【410-349】

Digital Discovery用高速アダプター【410-349】

メーカー名:
型番:
410-349
品質ランク:
M1
数量

自社在庫数
4
2024/09/20 00:03 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥8,998.00
(税込¥9,897.00)

こちらからもご購入いただけます

1 個以上
¥12,828.00
(税込 ¥14,110.00)

納期:5日程度
バルク
1 個以上
¥8,891.96
(税込 ¥9,781.15)

Digital Discovery用高速アダプター【410-349】の概要

Digital Discovery用の高速アダプター


高速デジタル信号は、MTEケーブルやブレッドボードに接続したワイヤなどではノイズやクロストークが発生しやすくなります。本高速アダプターは、Digital Discoveryの高速な入力信号とプローブ間のインターフェースを提供します。ノイズを低減し、最大800MS/sにおいてもシグナルインテグリティを確保するように設計されています。
本高速アダプターは、最大24個の高速ロジックプローブを接続でき、24個のデジタル信号を観測できます。本アダプターにはキーが付いておらず、ツイストワイヤーは色分けされていないため、両方向で使用できます。

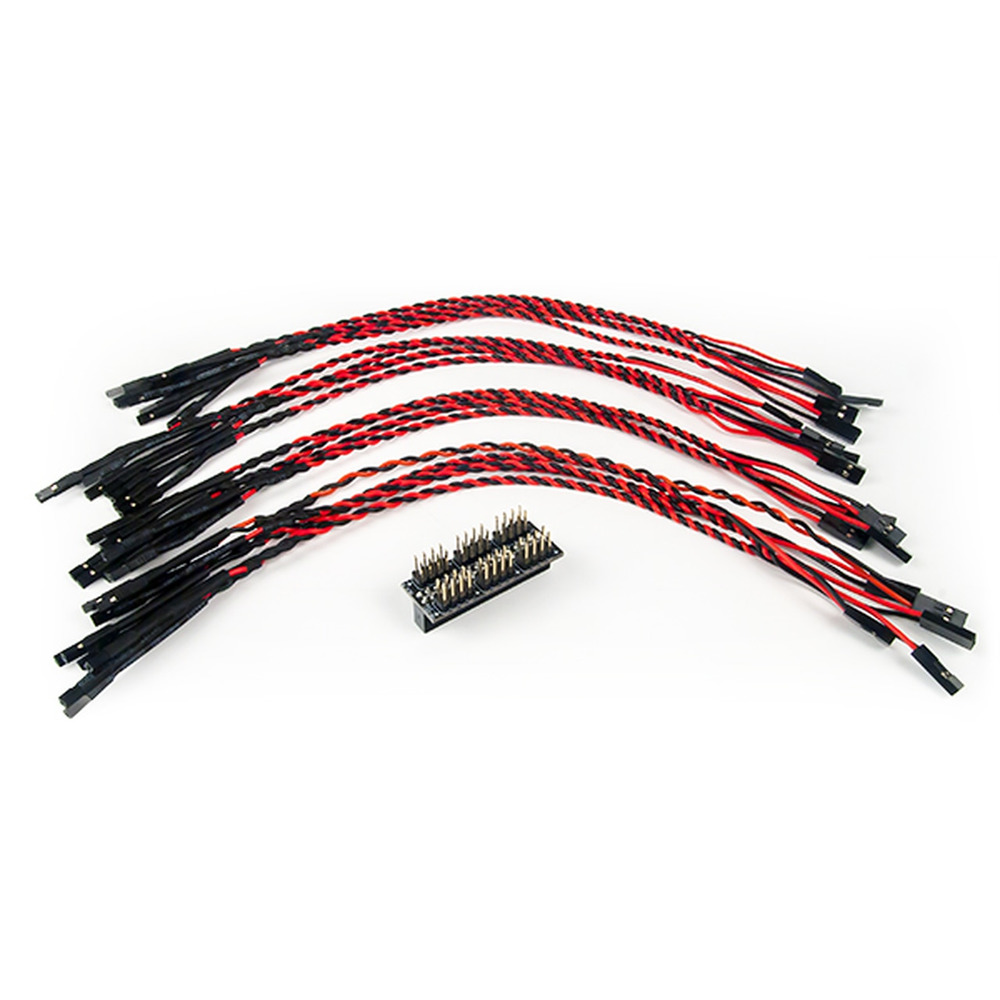

本製品には、16個の高速ロジックプローブが含まれています。各ケーブルは、色付きワイヤとGND(黒)ワイヤがツイストされています。ワイヤは、2ピンメスヘッダーを介して高速アダプタに接続し、2つの1ピンメスコネクタをテスト対象デバイスとアースに接続します。
100Ωの抵抗が、被試験デバイスに最も近い端の信号線に埋め込まれています。すべてのGNDワイヤは、テスト対象のデバイスのアースに接続する必要があります。

●仕様

・Digital Discovery用の2×16フライワイヤーアセンブリの代替
・2×16 MTEコネクタ
・高速プローブ接続用2×1オスピンヘッダー ×24
・高速ロジックプローブ ×16
