AZPR EvBoard【AZPREVBOARD】 ※在庫限り品

数量
1セット以上
¥9,241(税抜)
自社在庫数
6セット
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

書籍「CPU自作入門」(技術評論社発行)にて使用したFPGA基板

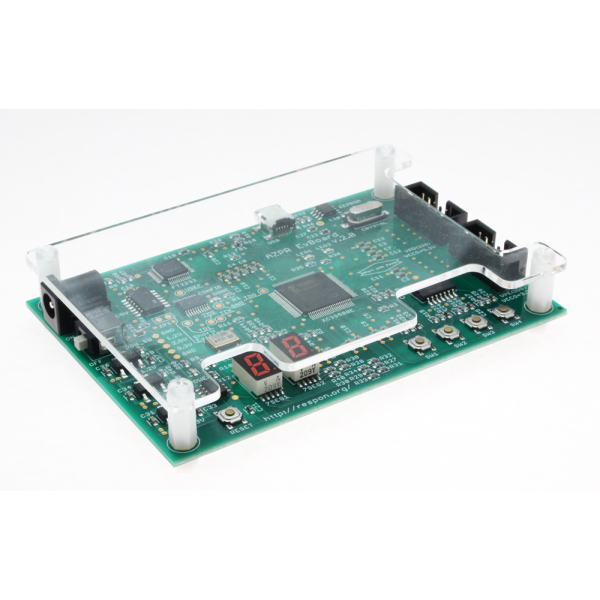

※メーカーより最終出荷がされ、現在の在庫をもってAZPR EvBoardは終了となります。今ならアクリル天板も付いてきます。

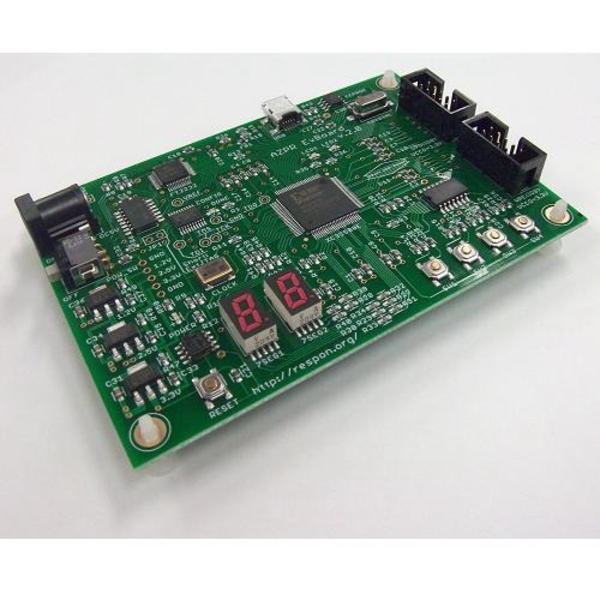

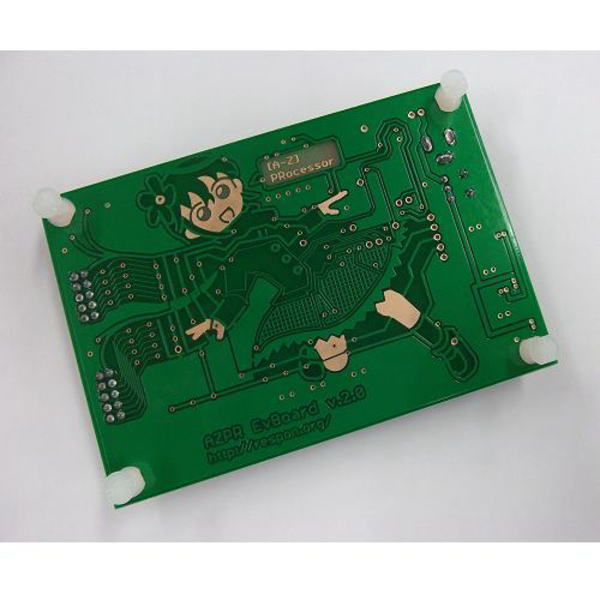

AZPR EvBoardは、ザイリンクス社のSpartan-3EファミリXC3S500Eを採用した汎用のFPGA基板で、論理回路の学習などに使用することができます。
「CPU自作入門」は、オリジナルのCPUをゼロから設計することでCPUの内部構造を理解するという内容の書籍です。CPUは、Verilog HDLを使用してFPGAで作成します。書籍「CPU自作入門」で設計するCPU「AZ Processor」は、AZPR EvBoardに実装して動作させることができます。

●パッケージの内容
・AZPR EvBoard本体
・基板スタンド
・取扱説明書
※別途ACアダプタ/USBケーブルが必要です。

●主な仕様
・FPGA:XC3S500E(10MHz)
・コンフィグROM:XCF04S
・プッシュスイッチ×4
・LED×2、7セグメントLED×2
・UART:USB-シリアル変換ICによる仮想COMポート
・10pinBOXヘッダ(VPort互換)×2
・リセットボタン

こちらの商品の技術書及び各種データは技術評論社様のページよりご覧頂けます。
http://gihyo.jp/book/2012/978-4-7741-5338-4/support
