モノラルアンプ基板キット V2.0のアップデートバージョンです。

1.0 W出力のNCP2890 ICを使用したモノラルオーディオアンプキットです。単三電池2個でステレオ音源をモノラルで鳴らすことができ、MP3プレーヤーなどに使用できる他、様々なプロジェクトに活用可能です。

NCP2890 ICは、携帯電話アプリやPDAデバイスなどの携帯通信端末用に開発されたオーディオアンプです。本ICは電源投入時/切断時のポップ/クリックノイズ対策回路を搭載しています。また、キットには、接続済みのジャックケーブル、8Ω 66 mmスピーカーと単三電池パックが付属します。電圧範囲は、2.2 Vから5.5 V(最大電圧6 V)です。

旧バージョンは、006P電池を用いて9 Vで動作するように設計されていましたが、本製品は単三電池(2個)で動作するようになりました。この仕様変更のおかげで、より安く、扱いやすくなり、また006P電池に比べ、約10倍長く保つようになりました。

※おまけでダンボール製スピーカーケースが付属しますが、輸入時に多少の汚れが付着している場合がございます。また、面積の関係上、折り目に沿って適当に折ってから出荷します(方向などは気にしていません)。こちらのおまけに関しましては交換などはお請けできません。あらかじめご了承ください。また、纏まったご注文の場合は、パッケージングを変更して出荷することもございます。

※単三電池は別売りです。 組み立てにははんだづけが必要です。

●仕様

・基板寸法:44.5 mm × 35.5 mm
・公称電圧:3 V
・電圧範囲:2.2～5.5 V(絶対最大6 V)

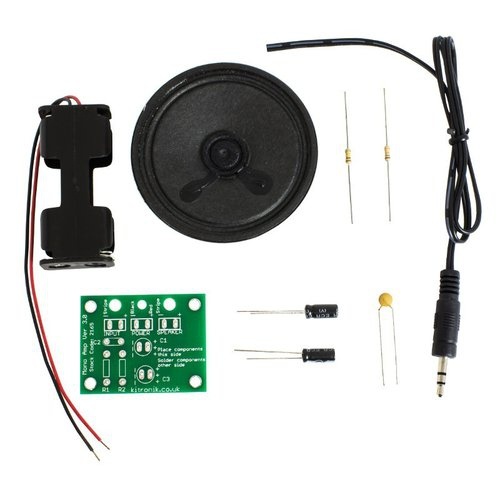

【セット内容】

・1 x 15 KΩ抵抗
・1 x 100 KΩ抵抗
・1 x セラミックコンデンサ 100 nF
・2 x 電解コンデンサ 50 V、1 uF
・1 x 3.5 mmモノジャックリード線、長さ50 cm
・1 x 8Ω 66 mmスピーカー
・1 x 単三電池 リード付きケース
・1 x モノラルアンプ基板
・1 x ダンボール製スピーカーケース(おまけ)
