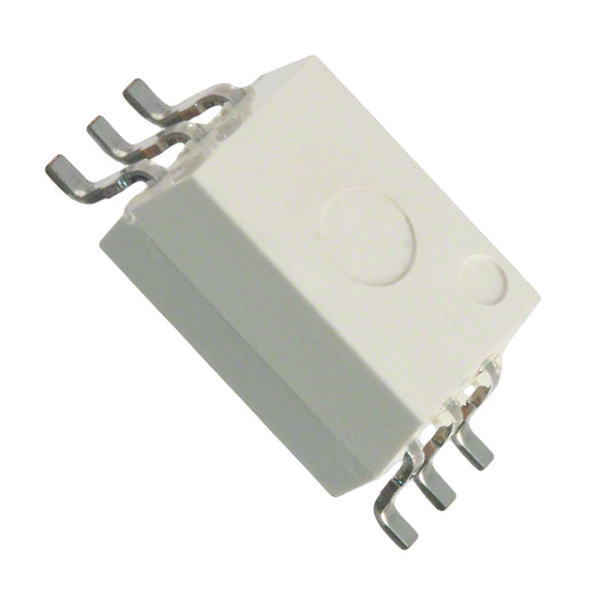

6ピンSDIPフォトカプラ【PS9307AL2-V-AX】 ※在庫限り品

6ピンSDIPフォトカプラ【PS9307AL2-V-AX】 ※在庫限り品

メーカー名:
型番:
PS9307AL2-V-AX
環境区分:
RoHS2対応
品質ランク:
S1
数量

自社在庫数
8
2024/03/29 19:34 現在)
納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥170.00
(税込¥187.00)
50個以上
¥162.00
(税込¥178.00)
100個以上
¥150.00
(税込¥165.00)

こちらからもご購入いただけます

ストリップ
1 個以上
¥1,418.52
(税込 ¥1,560.37)

6ピンSDIPフォトカプラ【PS9307AL2-V-AX】の概要

PS9307AL2は、入力側にGaAlAs LEDとフォトダイオード、信号処理回路、出力側パワーMOSFETを1チップ化を内蔵した光結合アイソレータで、6ピンプラスチックSDIP(Shrink Dual In-line Package)です。
8 mmの沿面距離を持ちます。
沿面距離6ピンプラスチックSDIPの実装面積は8ピンDIPの半分のサイズです。
高いコモンモード過渡耐性(CMR)とスイッチング速度IGBTやMOS FETの駆動に適しています。
表面実装用の長い沿面距離(ガルウィング)のためのリード曲げタイプです。

【特長】

  • 沿面距離が長い(最小8 mm:PS9307AL2)
  • ハーフサイズの8ピンDIP
  • ピーク出力電流(最大0.6 A、最小0.4 A)
  • 高速スイッチング(tPLH、tPHL = 150 ns MAX)
  • 高いコモンモード過渡耐性(CMH、CML =±50 kV /μsMIN)
  • 動作周囲温度(125℃)
  • エンボステープ製品:PS9307AL-E3、PS9307AL2-E3:2 000個/リール
  • 鉛フリー対応品
  • 海外安全規格
    UL承認済み:No. E72422
    CSA承認済み:いいえ。CA101391(CA 5 A、CAN / CSA-C 22.2 60065、60950)
    SEMKO承認済み(EN 60065、EN 60950)
    DIN EN 60747-5-5(VDE 0884-5)承認済み(オプション)

【用途】

  • IGBT、パワーMOS FETゲートドライバ
  • 産業用インバータ
  • ACサーボ
