ロボットOS(ROS2)対応小型ボード GR-ROSE【GR-ROSE】の概要

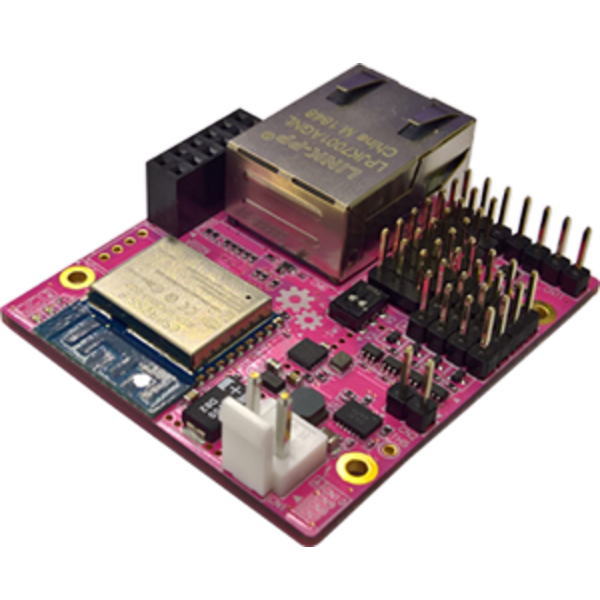

ロボットやIoTのプロトタイピング用小型ボード

GR-ROSEは、ルネサスエレクトロニクス社製のRX65Nを搭載したロボットOS(ROS2)が動く小型ボードです。Arduinoスケッチ+ROS2(Robot OS)でロボット動作における分散処理を簡単化します。小型でかつシリアルサーボやセンサ、電源を接続するためのインターフェースが用意されているため、ロボットに組み込みやすくなっています。AWS FreeRTOSを利用したマルチタスク化や、AWS IoTへの接続も可能です。

●特長

・RX65Nマイコン搭載(34CoreMark/maの電力効率を実現するRXv2コア)
・基板サイズが50mm×45mmと小さくロボットに組込みやすい
・シリアルサーボやセンサーをアタッチできるインターフェース
・有線LANコネクタ/無線LANモジュールを搭載
・Arduino IDEによるプログラミングが可能
・USBストレージによりプログラムの書き込みが容易

●仕様

部品名メーカー名型番備考
MCURenesas ElectronicsR5F565NEHDFPRX65N(RXv2 CPUコア)、100ピンLQFP、120MHz
Code Flash
(CPUに内蔵) 2MB
RAM(CPUに内蔵) 640KB
Data Flash
(CPUに内蔵) 32KB
Ether PHYMICROCHIP
LAN8720A-CP-ABC
10/100BASE-TX RMII接続
Wi-Fi
Espressif SystemsESP-WROOM-02DIEEE 802.11b/g/n (UART接続)
microUSB
JST
UB-MC5BR3-SD204-4S

給電可能(5V以下で動作可能なモータは駆動可能)

シリアルサーボコネクタ(TTL)廣杉計器PSS-410256-044ch、1線式(ICS方式)/2線式(UART)切替可(ソフト切替)
信号電圧3.3V/5V切替可(スライドスイッチ切替)
シリアルサーボコネクタ(RS485)廣杉計器PSS-410256-041ch 半二重 (未実装予定)
拡張コネクタ(Digital)
廣杉計器FSS-42085-06PMOD互換(UART/I2C/SPI)(未実装予定)
拡張コネクタ(Analog)
廣杉計器
PSS-410256-04ADC 6ch / DAC 1ch + ADC(電源電圧) (未実装予定)
ADCはSDHI/SPI Multi I/Oとしても使用可能
デバッグコネクタ廣杉計器B4B-PH-K-SE1用コネクタ (未実装予定)
スライドスイッチコパルCAS-D20A1
ブートモード/SerialServoI/F電圧切替用
タクトスイッチアルプスSKRPABE010システムリセット用
LEDローム
SML-P11MTT86RPower LED(Green) (未実装)
SML-P11MTT86RUser LED 1(Green)
SML-P11UTT86RUser LED 2(Red)
電源MicroUSBDC 5V (4.5~5.5V) ※5V以上
電源コネクタJST 2pinVHコネクタ 3.0~
サイズ50(W) x 45(D)(mm) ※突起物含まず
