商品説明

M5Stack用 ジョイスティック ミニ ユニット 登場!
MEGA328P I2C/グローブコネクタ互換 X/Y 軸 & ボタン ESP32 Arduino 開発キット

M5Stackにジョイスティック機能を追加できるユニットです。X軸、Y軸と 押し込み を検知できます。

※FACESキット互換panle向けJOYSTICKでなく、M5Unitバージョンのミニタイプ JOYSTICKです。

JOYSTICKはPS2(PlayStation 2)コントローラの「アナログ」ジョイスティックと似ています。
X軸・Y軸は、アナログ信号を生成し2Dの動きを制御する2つの10kポテンショメータです。
ジョイスティックは、特殊な用途に使用できるプッシュボタンがあります。
ジョイスティックユニット全体で両方向とZ方向にX-Yモーション信号を出力可能です。

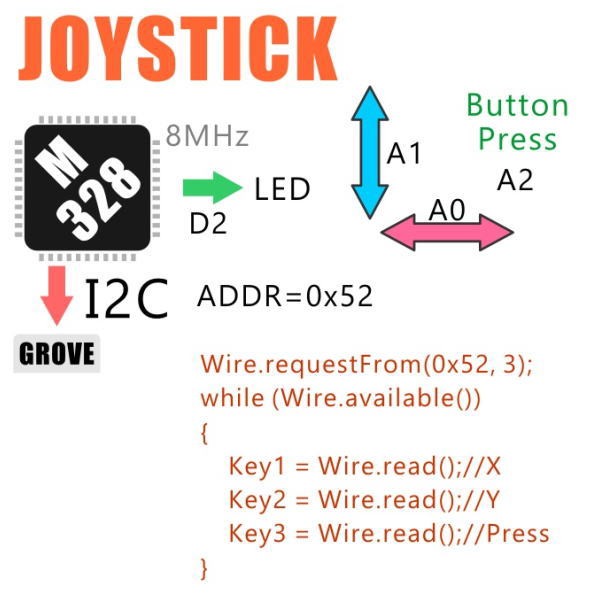

回路図のとおり、ジョイスティックXはMEGA328のピンA0に、ジョイスティックYはMEGA328のピンA1に、ジョイスティックZはMEGA328のピンA2にそれぞれ接続されています。

このユニットは、GROVE Aインターフェースを介してM5Coreと通信します。 I2Cアドレスは0x52です。 JOSTICKから転送されたデータを読み取ることで、JOYSTICKのモーション情報を取得できます。

【特長】
● X / Y軸 + ボタン
● ATmega328Pチップ搭載
● I2C制御可能
● X、Y方向の出力値:10〜250
● Z方向の出力値:0=解除、1=押す
● ソフトウェア開発プラットフォーム:Arduino、UIFlow(Blockly、Python)
● レゴ互換の取り付け穴を2つ搭載

【キット内容】
● 1x ジョイスティックユニット
● 1x Groveケーブル

【応用】
・ゲームコントローラ
・ロボットリモコン
