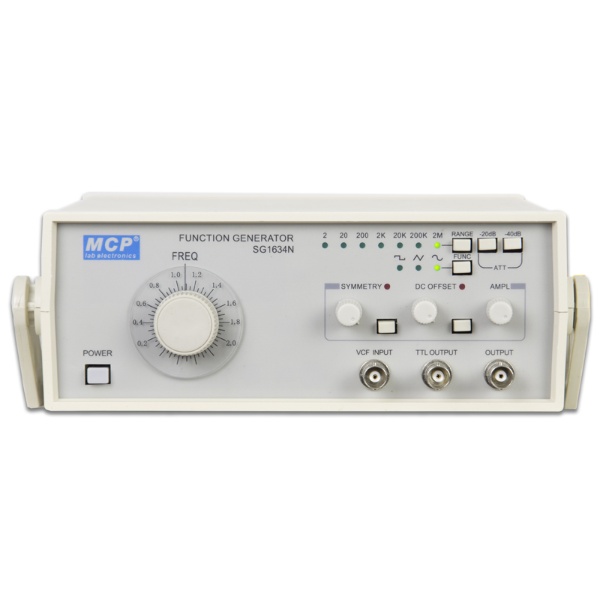

ファンクションジェネレータ(0.2Hz〜2MHz)【SG1634N】

ファンクションジェネレータ(0.2Hz〜2MHz)【SG1634N】

メーカー名:
型番:
SG1634N
品質ランク:
M1
数量

1個以上
¥22,210.00
(税込¥24,431.00)
納期:
お問合せ下さい

ファンクションジェネレータ(0.2Hz〜2MHz)【SG1634N】の概要

受注生産品の為、納期約60日かかります

●出力波形:正弦波、三角波、方形波、パルスなど
●50Hz正弦波出力
●TTL出力および単出力
●DCオフセットと対称性を連続的に調整可能
●VCF入力
●最大15MHz・6桁カウンタを内蔵

【メイン出力】
●出力周波数帯域:0.2Hz〜2MHz
●出力波形:正弦波、方形波、三角波、ランプ波、パルス波など
●出力インピーダンス:50Ω±10%
●出力振幅:≧20Vp - p (1MΩ負荷); ≧10Vp-p (50Ω負荷)
●減衰:0dB/20dB/40dB/60dB
●DCオフセット:0〜±10V(1MΩ負荷); 0〜±5V(50Ω負荷)
●デューティ比:20%〜80%

【正弦波】
●歪み率:≦2% (100kHz)
●周波数応答:±0.5dB (≦100kHz) ±1dB (>100kHz)

【方形波】
●立ち上がり時間:100ns (5Vp-p 1MHz)

【三角波】
●リニア:98% (≦100kHz), 95% (>100kHz)

【TTL出力】
●立ち上がり時間:≦50ns
●ローレベル:≦0.4V
●ハイレベル:≧3.5V
●インピーダンス:100Ω

【VCF】
●入力電圧:0〜5V
●入力インピーダンス:10kΩ±10%
●入力電圧:100VAC 50Hz/60Hz
●サイズ(W×H×D):約225×105×195mm
●重量:約1kg

営業所に在庫はございません。
