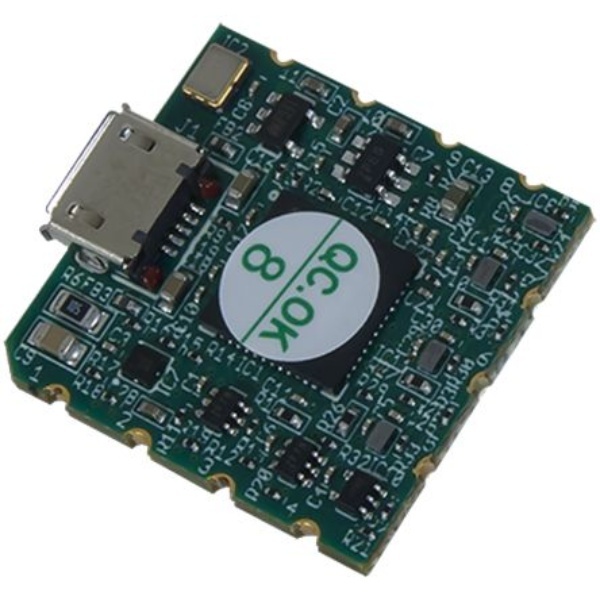

Xilinx FPGA用JTAG-SMT2プログラミングモジュール【410-251】

Xilinx FPGA用JTAG-SMT2プログラミングモジュール【410-251】

メーカー名:
型番:
410-251
環境区分:
RoHS対応
品質ランク:
S2
数量

1個以上
¥8,680.00
(税込¥9,548.00)
納期:
3日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

Xilinx FPGA用JTAG-SMT2プログラミングモジュール【410-251】の概要

Xilinx FPGA用のプログラミング/デバッグツール


Xilinx FPGA用のコンパクトな自己完結型の表面実装プログラミングモジュールで、iMPACT、Chipscope、eFuse、Vivado、EDKなどのXilinxツールから直接アクセスできます。
3.3Vの主電源と個別のVref電源を使用してJTAG信号を駆動し、すべてのJTAG信号は1.8V〜5Vの信号電圧と最大30MBit/秒のバス速度を可能にする高速24mAの3ステートバッファを使用します。
プログラミング中にアクティブに駆動される場合を除いて、システムはJTAG信号をハイインピーダンスを保持するため、JTAGバスは他のデバイスと共有できます。

●特長

・IEEE1149.7-2009クラスT0~クラスT4と互換性があります(2線式JTAGを含む)。
・GPIOピンにより、XilinxのZynqプラットフォームのプロセッサコアをリセット可能
・単一3.3V電源で動作
・個別のVrefによりJTAG信号電圧を駆動。Vrefは、1.8V~5Vの任意の電圧設定可能
・USB2.0ポートは最大30Mbit/秒でJTAG/SPIバスを駆動(周波数はユーザーが設定可能)。
・SPIプログラミングソリューション(モード0とモード2から最大30Mビット/秒、モード1とモード3から最大2Mビット/秒)
・ターゲットボードに直接接続可能
・EURoHSおよびREACH指令に完全に準拠
