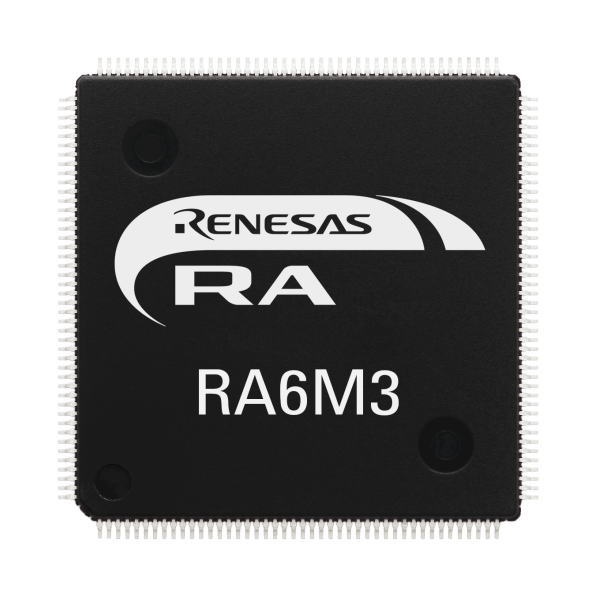

RAファミリRA6M3マイコン(176ピン)【R7FA6M3AH3CFC#AA0】 ※在庫限り品

RAファミリRA6M3マイコン(176ピン)【R7FA6M3AH3CFC#AA0】 ※在庫限り品

メーカー名:
型番:
R7FA6M3AH3CFC#AA0
品質ランク:
S1

RAファミリRA6M3マイコン(176ピン)【R7FA6M3AH3CFC#AA0】の概要

USB HS/イーサネット/TFTコントローラを備えた120MHz MCU

 RA6M3グループは、高性能なArm Cortex-M4Fコアを採用し、40nmプロセスで製造された最大120MHzで動作するMCUです。RA6M3は、TFTやイーサネット、セキュリティ、大容量の内蔵RAM、USB HSなどを必要とするIoTアプリケーションに適し、Flexible Software Package(FSP)によりAmazon FreeRTOSをサポートしています。
RA6M3は、複数の暗号化アクセラレータとキー管理サポートを備えた統合暗号モジュール、2D描画アクセラレータとJPEGデコーダを備えたTFTコントローラ、DMAとUSB高速インターフェースを備えたイーサネットMACコントローラを内蔵しています。

●対象アプリケーション
・小型/中型TFT用のユーザインターフェース
・高速USBや有線イーサネットが必要なアプリケーション
・セキュリティ装置(火災検知、盗難検知、パネル制御)
・ロボット、ドアオープナー、ミシン、自動販売機、UPSなど
・暖房、空調、ボイラー制御などの装置
・汎用

●主な仕様
・120MHz Arm Cortex-M4F
・2MBフラッシュメモリ、640KB SRAM
・64KBデータ用フラッシュメモリ
・DMAとイーサネットコントローラ
・TFTコントローラ/2Dアクセラレータ/JPEGデコーダ
・静電容量式タッチセンシングユニット
・USB2.0フルスピード/USBハイスピード
・CAN2.0B
・SCI(UART、シンプルSPI、シンプルI2C)
・SPI/I2Cマルチマスターインターフェース/SDHI
・動作温度範囲:-40℃~+105℃
・パッケージ:LQFP 176ピン
・パッケージ寸法:24×24mmボディ
・ピンピッチ:0.5mm

●統合開発環境(IDE)
・Renesas e2 studio
・Keil MDK Compiler
・GNU、Arm Compiler version 6 Emulator
・Segger J-Link
・Renesas E2エミュレータ、E2 Liteエミュレータフラッシュメモリプログラマ
・Renesas PG-FP6
・サードパーティのソリューション
