Evaluation Kit for RA6M2(EK-RA6M2評価キット)【RTK7EKA6M2S00001BU】 ※在庫限り品

Evaluation Kit for RA6M2(EK-RA6M2評価キット)【RTK7EKA6M2S00001BU】 ※在庫限り品

メーカー名:
型番:
RTK7EKA6M2S00001BU
環境区分:
RoHS対応
品質ランク:
M1
納期:
販売終了

こちらからもご購入いただけます

1 個以上
¥14,444.83
(税込 ¥15,889.31)

Evaluation Kit for RA6M2(EK-RA6M2評価キット)【RTK7EKA6M2S00001BU】の概要

RA6M2グループMCUの評価キット

評価キット EK-RA6M2 に関する制限事項のお知らせ
〈制限事項〉
・この評価キットは、LED2 が逆の極性で実装されているため電源とデバッグの状態を示す LED2 が点灯しません。
 ※その他の機能は問題なくご使用いただけます。
・詳細 https://www.renesas.com/jp/ja/document/mat/ek-ra6m2-v1-errata

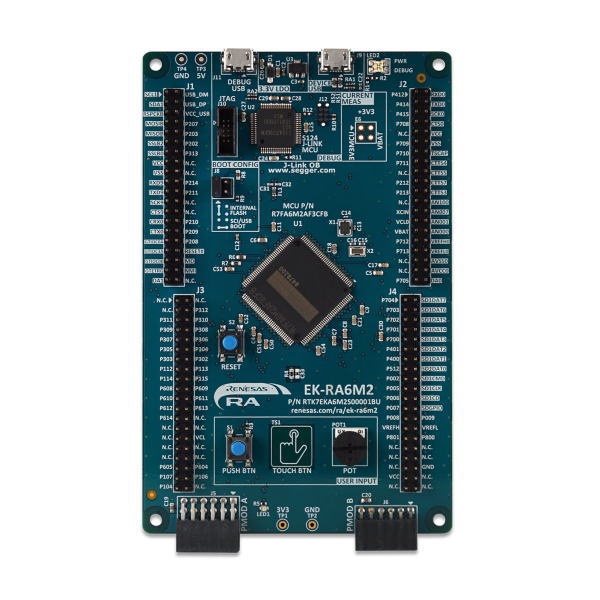

EK-RA6M2評価キットを使用すると、RA6M2グループMCUの機能を容易に評価することができます。ボードには、クイックスタート:サンプルプロジェクトがプログラム済みです。ルネサス独自のFlexible Software Package(FSP)と様々な開発環境を使用して、組込みシステム向けのアプリケーションを開発することができます。

●MCUへの直接ピンアクセスが可能
R7FA6M2AF3CFB MCU(120MHz、Arm Cortex-M4コア)
    1MBフラッシュメモリ、384KB SRAM、144ピン/LQFPパッケージ
・4×40ピンmale headerを介した直接ピンアクセス
・MCU電流測定ポイント

●エコシステムおよびシステム制御アクセス
・USBフルスピードデバイス
・USBデバッギングを通した5V入力
・オンボードデバッグ(Segger J-Link)
・デバッグイン(SWD、JTAG)
・Pmod×2(SPI、UART)
・ユーザLED(赤)、電源LED(緑)
・機械式ユーザボタン
・静電容量式ユーザボタン
・MCUブート構成ジャンパ

●認証/規格
・FCC通知(Class A)-Part15
・カナダイノベーション・科学経済開発省 ICES-003準拠:CAN ICES-3(A)/NMB-3(A)
・CE Class A(EMC指令 2004/108/EEC)
・台湾CNS規格13438、C6357準拠、Class A限定
・オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
・欧州RoHS
・中国SJ/T 113642014、10年間の環境保護使用期限
・UL 94V-0

●キットの内容
・EK-RA6M2ボード
・MicroUSBケーブル(Type-Aオス~Micro-Bオス)
