Target Board for RX23W【RTK5RX23W0C00000BJ】

Target Board for RX23W【RTK5RX23W0C00000BJ】

数量
1個以上
¥5,480.00(税抜)
20個以上
¥5,206.00(税抜)
50個以上
¥4,932.00(税抜)
100個以上
¥4,658.00(税抜)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

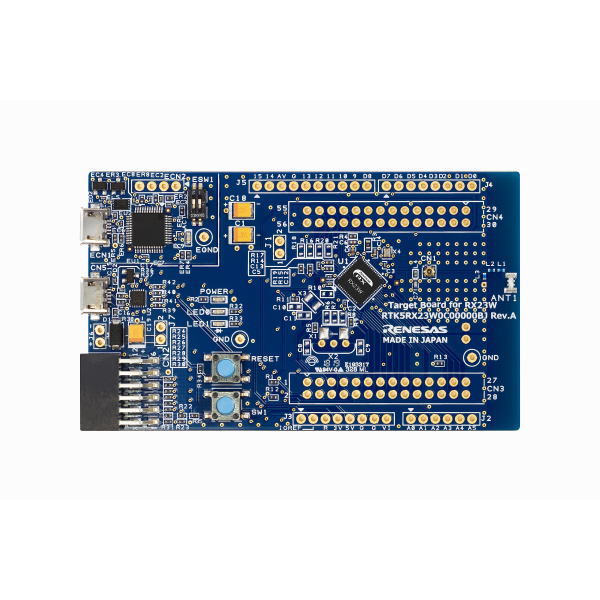

ルネサスマイクロコントローラRX23W用の評価ツール


Target Board for RX23Wは、RXv2コアを採用したRX23Wマイクロコントローラの評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E1エミュレータ/E2エミュレータLiteを必要とせずにアプリケーションを開発できます。さらに、すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため、簡単に試作を開始することができます。

●仕様

評価MCU型番:R5F523W8ADNG、パッケージ:56-Pin QFN
メモリ:ROM 512KB、RAM 64KB、E2 Data Flash 8KB
基板サイズ大きさ:54.0mm×90.0mm、厚さ:1.6mm
電源USBコネクタ:5V入力
電源IC:5V入力、3.3V出力
外部電源供給用ヘッダ*2 : 3.3V入力、2ピン、1個
消費電流200mA(max)
電流測定ヘッダ *2ヘッダ :2ピン、1個
メインクロック *2メインクロック用水晶発振子(表面実装)
メインクロック用水晶発振子/セラミック共振子(リード型)
サブクロック *2サブクロック用水晶発振子(表面実装)
Bluetooth Low EnergyBluetooth Low Energy 回路 ×1
 周波数範囲:2402~2480MHz
 最大送信出力:4dBm(4dBm 出力モード時)
 出力偏差:+2dB
プッシュスイッチリセットスイッチ ×1、ユーザスイッチ ×1
LED電源用:(緑) ×1、ユーザ用:(緑) ×2、ACT LED:(緑) ×1
USBオンボードエミュレータ用コネクタ:microUSB-B
USB‐シリアル変換用コネクタ:microUSB-B
Pmodコネクタコネクタ:アングル型、12ピン
Arduino UNOコネクタArduino UNO用2.54mm ピッチコネクタ 1セット
MCUヘッダ*2ヘッダ :28ピン、2個
カットパターン21箇所
エミュレータリセットスイッチDIPスイッチ、1個

*2: 部品は実装されていません。
