PRT-13777
バッテリーベビーシッター(LiPo充電器)
マルツコード：
M1558-369
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
7個
（ 2025/06/19 20:08 現在）

出荷予定日：
2025/6/20
数量
1個以上
￥3,899.00
(税込￥4,288.00)
20個以上
￥3,705.00
(税込￥4,075.00)

バッテリーベビーシッター(LiPo充電器)【PRT-13777】

の概要

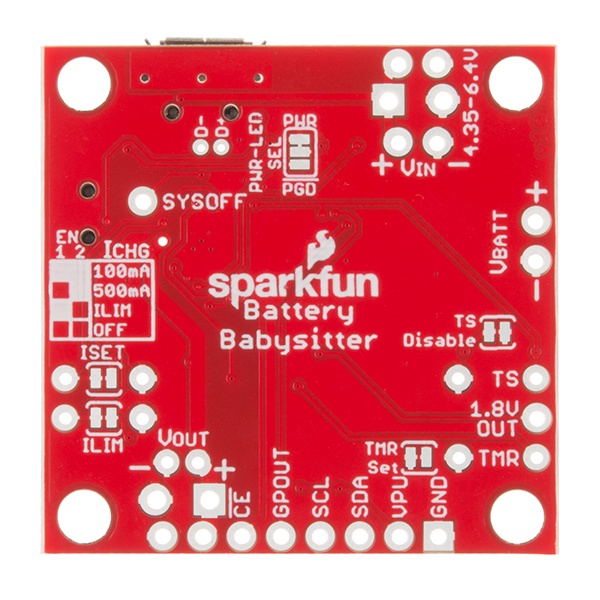

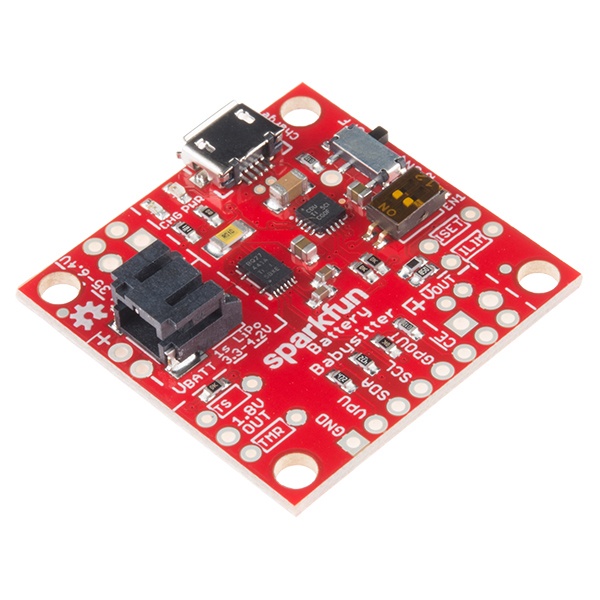

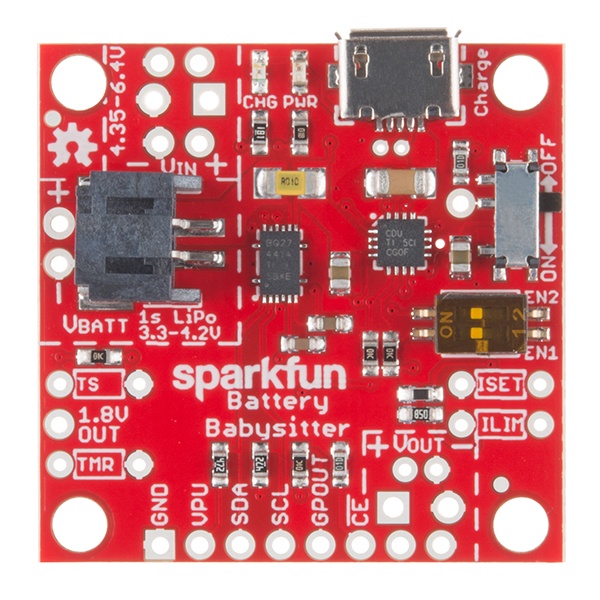

リチウムポリマー(LiPo)電池の充電と残量監視ができるモジュール基板


バッテリー充電器とバッテリーモニターで構成された、安全かつ広範囲に運用できるLiPo充電器です。TI社製のLiPo管理ICのペアであるBQ24075バッテリー充電器とBQ27441-G1A残量ゲージを搭載しています。この充電器は、最大1.5Aの充電ができますが、USB準拠の100mAと500mAに変更することができます。電源パス管理を備えており、バッテリーが切れた場合でもプロジェクトへの電力を保証します。I2CベースのBQ27441-G1Aは、バッテリーの電圧を測定して、充電率と残存容量を推定します。また、電流検出抵抗器にも接続されているため、電流と電力を測定できます。

Get Started With the Battery Babysitter Guide!

●仕様
・LiPo充電器とLiPo残量ゲージを1つのボードに統合
・DIPスイッチで100mA、500mA、1.5Aの充電レートを選択可能
・MicroUSBポートを搭載
・動的な電力経路管理により、信頼性の高い出力供給を維持
・オン/オフスイッチによりバッテリーを切断し、省電力化が可能
・残量計への5V耐性I2Cインターフェース
・電圧、パーセンテージ、電流を測定可能

【資料】
・Schematic
・Eagle Files
・Hookup Guide
・Datasheet (BQ24075 Charger)
・Datasheet (BQ27441-G1 Fuel Gauge)
・Arduino Library
・GitHub
