RL78/G14プロトタイピングボード【RTK5RLG140C00000BJ】

RL78/G14プロトタイピングボード【RTK5RLG140C00000BJ】

メーカー名:
型番:
RTK5RLG140C00000BJ
品質ランク:
S1
数量

1個以上
¥2,680.00(税抜)
20個以上
¥2,546.00(税抜)
50個以上
¥2,412.00(税抜)
自社在庫数
7

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

RL78/G14プロトタイピングボード【RTK5RLG140C00000BJ】の概要

モータ制御に適した汎用マイコンRL78/G14用の評価ツール


RL78/G14プロトタイピングボードは、RL78/G14 MCUの評価/開発に利用できます。このボードにはエミュレータ回路が組み込まれているため、アプリケーションの設計に使用できます。さらに、すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを採用しているため、簡単に試作を開始することができます。

RL78/G14は、CPU動作時には66μA/MHz、スタンバイ時には240nAという業界最小レベルの低消費電流で、51.2DMIPS(32MHz動作時)という高速演算性能(RL78ファミリで最大)を実現しています。さらに、高機能タイマを搭載し、3相相補PWM出力で3相モータ制御に対応しています。そのほか、発振子、不揮発メモリ、A/Dコンバータ、D/Aコンバータ、コンパレータなどを搭載しています。

【セット内容】

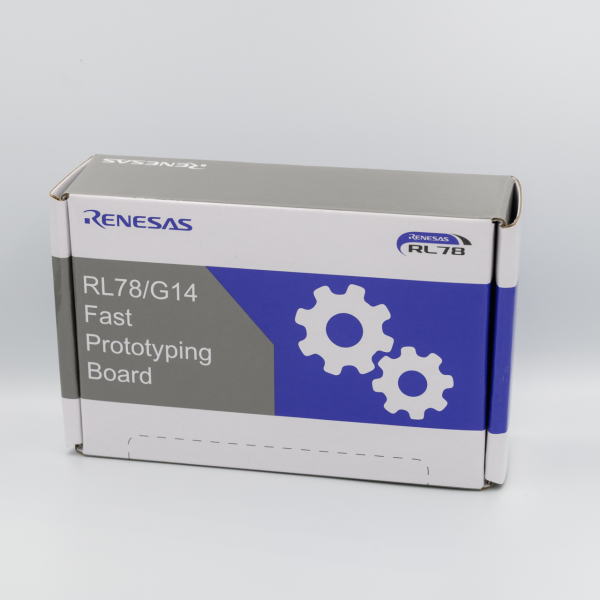

・RL78/G14プロトタイピングボード(RTK5RLG140C00000BJ)
・クイックスタートガイド(this document)

●仕様

評価MCU型名:R5F104MLAFB、パッケージ:80ピン LFQFP
メモリ:ROM 512KB、RAM 48KB、データフラッシュ 8KB
ボードサイズ54mm × 95mm、基板厚さ:1.6mm
電源電圧1.8V~5.5V
電源回路USBコネクタ:VBUS (5V入力)、VBUSはLDOにより3.3Vに変換
2ピン 外部電源用ヘッダー*1
CR2032 (3V)*1
プッシュスイッチリセットスイッチ ×1、ユーザースイッチ ×1
LED電源用(緑) ×1、ユーザー用(緑) ×2、ACT LED(緑) ×1
USBコネクタmicroUSB Type-B
Pmodコネクタアングルタイプ、12ピン ×2
Arduinoコネクタ6ピン ×1、8ピン ×2、10ピン ×1
Arduino UNO R3コンパチブル
MCUヘッダー *140ピン ×2

*1:部品は取り付けられていません。

【ボードを使用する前に】
※以下のWebサイトからユーザーズマニュアルをダウンロードし、ボードを使用する前に仕様を確認してください。 統合開発環境とフラッシュプログラミングソフトウェアもダウンロードできます。
URL: http://www.renesas.com/rl78fpb

その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
1558383 0000000201130041 #WO-210 RTK5RLG140C00000BJ 回路図
