micro:bit用Groveシールド v2.0【103100063】

micro:bit用Groveシールド v2.0【103100063】

メーカー名:
型番:
103100063
品質ランク:
M1
数量

自社在庫数
17
2024/03/29 16:42 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥1,629.00
(税込¥1,791.00)
50個以上
¥1,548.00
(税込¥1,702.00)
100個以上
¥1,434.00
(税込¥1,577.00)
200個以上
¥1,304.00
(税込¥1,434.00)

こちらからもご購入いただけます

1 個以上
¥2,553.00
(税込 ¥2,808.00)

納期:5日程度
バルク
1 個以上
¥2,062.36
(税込 ¥2,268.59)

micro:bit用Groveシールド v2.0【103100063】の概要

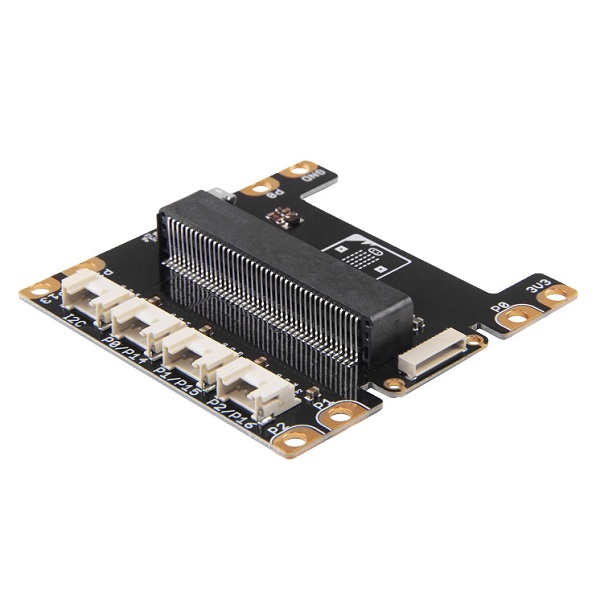

Groveモジュールを接続できるmicro:bit用の拡張基板

micro:bit用Groveシールド【103030195】のアップデート版で、ユーザーから要望のあった安全面での改良が行われています。micro:bit用Groveシールドは4個のGroveコネクタを搭載し、micro:bitからセンサーやアクチュエータ、通信、ディスプレイなど各種のGroveモジュールを利用することができます。ユーザーが追加で実装できるGroveコネクタ用のピンも備えています。

特別なタッチ機能を持つP0、P1、P2のピンを配置しています。通常のmicro:bitと同じように、ワニ口クリップによる配線も可能です。micro:bitへの電源供給は、micro:bit用GroveシールドのmicroUSBインターフェースから可能です。

●特長

・異なるインターフェースをカバーする4つのGroveポート
・ワニ口クリップと4mmバナナプラグ用のエッジコネクタ
・micro:bitに電源を供給するオンボードmicroUSBポート

●仕様

サイズ72×72×13mm
重量27.5g
DCインターフェースmicroUSB ×1
GroveインターフェースP0/P14、P1/P15、P2/P16、I2C
Grove ZEROインターフェースGrove ZERO ×1
Logicインターフェース3V3/P0/P1/P2/P8/P12/P13/GND



【資料】
Eagle ファイル(ダウンロード)
micro:bit wiki ページ
Grove Inventor Kit for micro:bit wiki ページ
micro:bitページ
Grove Inventor Kit for micro:bitマニュアル(ダウンロード)
Grove Modules for microbit v2.xlsx(ダウンロード)

【ご注意】
・Groveシールドの使い方やGroveモジュールの詳細についてはmicro:bit用Grove Inventor Kitでご確認ください。
・micro:bitはこのキットに付属していません。
