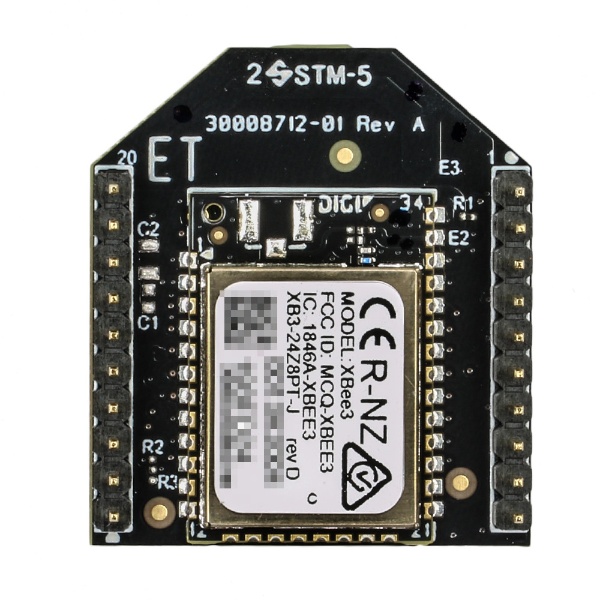

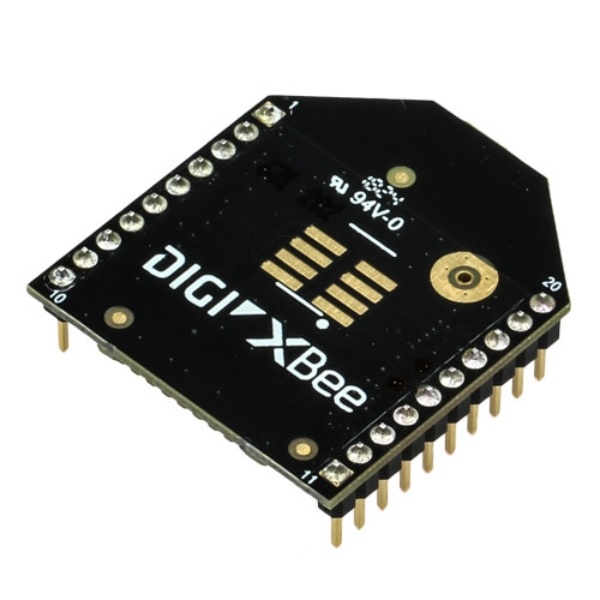

XBee3 ZB/PCBアンテナ型【XB3-24Z8PT-J】

XBee3 ZB/PCBアンテナ型【XB3-24Z8PT-J】

メーカー名:
型番:
XB3-24Z8PT-J
品質ランク:
M1
数量

1個以上
¥2,780.00(税抜)
自社在庫数
6

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

XBee3 ZB/PCBアンテナ型【XB3-24Z8PT-J】の概要

XBee3 ZBはZigBee3.0プロトコルによる無線通信が可能なXBeeモジュールです。XBeeのモジュールにはアンテナの違いによるバリエーションがあり、PCBアンテナ型はプリント基板のパターンをアンテナとして使用するタイプです。省スペースになりますが、指向性があります。
XBee3はMicroPythonによるプログラミングが可能になり、外部マイコンを使わずに使用することができます。また、Remote Managerを使用すると、XBee3モジュールを離れた場所から設定/制御することができます。技適認証は取得済みです。

●仕様

性能
送受信チップセットSilicon Labs EFR32MG SoC
データレートRF:250kbps、シリアル:1Mbps(max)
室内/都市部到達距離*60m(max)
屋外/RF見通し距離*1200m(max)
送信出力+8dBm
受信感度 (1% PER)-103dBm (ノーマルモード)
機能
インターフェースUART、SPI、I2C
コンフィグレーション方法API またはATコマンド、ローカルまたは無線(OTA)
無線周波数2.4GHz
フォームファクタMicro、スルーホール、表面実装
耐干渉性DSSS (直接拡散方式)
ADC入力(4) 10ビットADC入力
デジタルI/O15
動作温度範囲-40℃〜+85℃
外形寸法(L×W)2.438×2.761 cm
プログラマビリティ
メモリ1MB/128 KB RAM
CPU/クロックスピードHCS08/50.33 MHz(max)
ネットワーキングとセキュリティ
プロトコルZigbee 3.0
暗号化128/256ビットAES
高信頼パケット配信Retries/Acknowledgements
IDPAN ID、アドレス、クラスターID、エンドポイント(オプション)
チャネル16チャネル
電力条件
電源電圧2.1〜3.6V
送信電流40mA @8dBm
受信電流15mA
パワーダウン電流1.7μA @25℃
規制認可
FCC、 IC(アメリカ)
ETSI(ヨーロッパ)
工事設計認証(日本)

*通信距離は、限られた干渉源を持った自由空間の地形に基づいています。 実際の範囲は、送信電力、送信機・受信機の向き、送受信アンテナの高さ、気象条件、壁や樹木などの屋内と屋外の構造を含む送信機と受信機との間の建物、丘、山などの地形によって異なります。
