スライドスイッチ ON-ON 単極双投【AS12AP】

スライドスイッチ ON-ON 単極双投【AS12AP】

数量
形状
1個以上
¥223.00(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

商品説明

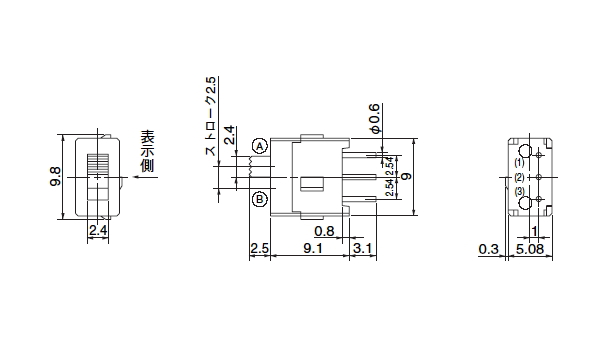

【仕様】
タイプスライド
極数単極
機能動作ON-ON
操作部形状角形
端子部形状PC端子
端子間ピッチ2.54mm
定格28V-0.1A(AC/DC)
ストローク2.5mm
回路切換タイミングノンショーティング
LED
実装PC
入数1個


■スライドスイッチの操作方向と内部構造

★操作方向の違い
スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
図1 a) はツマミが縦に配置され、部品の上方向から操作するものです。
図1 b) はツマミが横に配置されたもので、横から操作します。
図1 c) はツマミの配置は横ですが、スライド操作が上下方向です。
それぞれ機能、目的により選択します。

★内部構造
図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a ) のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
また、図2 b ) のように右へスライドさせると、今度は端子2,3が接続されます。
※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。
15854 0000000000083440 #ZA-239 AS12AP 回路図
