D-SUBコネクター37Pオス【XM3A-3721】

D-SUBコネクター37Pオス【XM3A-3721】

数量
1個以上
¥770(税抜)
50個以上
¥732(税抜)
100個以上
¥678(税抜)
200個以上
¥616(税抜)
自社在庫数
149

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

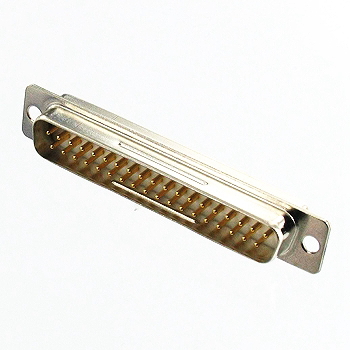

37ピンのD-SUBコネクタ-オスです。

【特長】
・EMI対策用のシールドコネクタ
・メタライズド処理プラスチックフード(形XM2S)を用いることにより効果的なノイズ対策を実現。
・マルチホール型フェライトコア装着タイプ(形XM3B-F)もシリーズ化。高周波領域でのノイズ対策に有利で、基板上省スペース化が実現。
・金属シェルつき、小型堅牢タイプ。
・各種の固定具、アース金具を準備。
・UL規格(ファイルNo.E103202)認定品を標準品にしています。(形XM2S、一部商品は除く)
【仕様】
・コネクタの形態:ソルダーカップ端子
・オス/メス:オス
・ピン数:37
・定格電流:5A
・定格電圧:AC300V
・接触抵抗:15mΩ以下(20mV以下、100mA以下にて)
・絶縁抵抗:10^MΩ以上(DC500Vにて)
・耐電圧:AC1000V 1min(リーク電流1mA以下)
・総合挿入力:極数×3.33N以下
・単体抜去力:0.29N以上(φ0.99mmゲージにて)
・挿抜耐久:200回
・使用温度範囲:-55~+105℃(低温にて氷結しないこと)
・シールド効果(電界法):パネル取付 25dB以上(30~900MHz)
基板取付 20dB以上(30~300MHz)

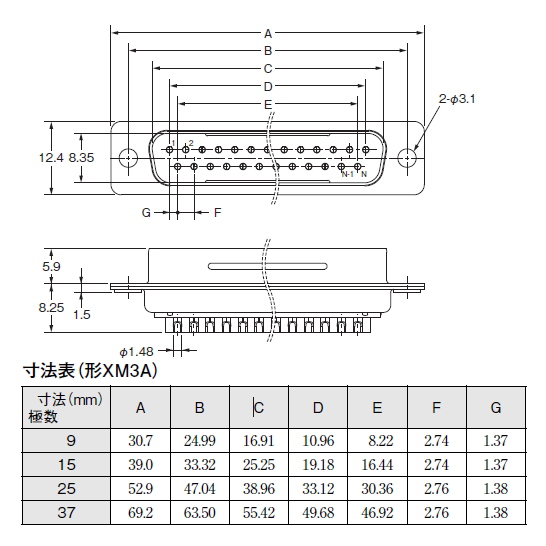

158638 0000000200190717 _0591-02 XM3A-3721 回路図
