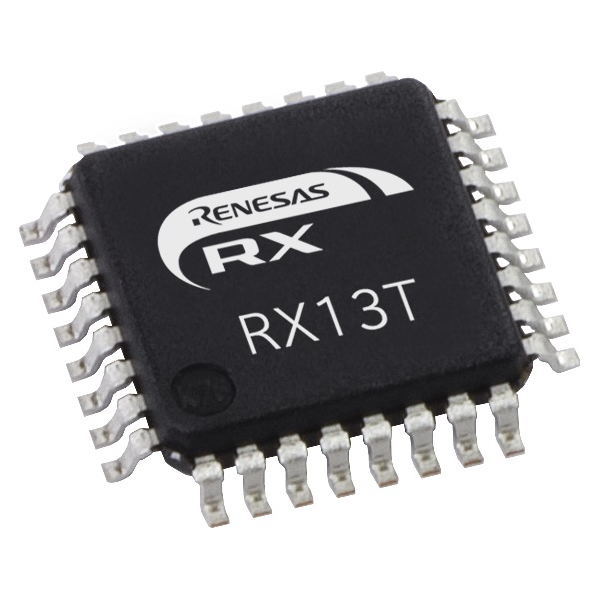

RX13TグループRXファミリマイコン(32ピン)【R5F513T3ADFJ#30】 ※在庫限り品

RX13TグループRXファミリマイコン(32ピン)【R5F513T3ADFJ#30】 ※在庫限り品

メーカー名:
型番:
R5F513T3ADFJ#30
品質ランク:
S1
納期:
販売終了

こちらからもご購入いただけます

1 個以上
¥700.00
(税込 ¥770.00)

納期:5日程度
トレイ
1 個以上
¥602.78
(税込 ¥663.05)

RX13TグループRXファミリマイコン(32ピン)【R5F513T3ADFJ#30】の概要

RXv1コア搭載のRXマイクロコントローラ


RX13Tグループマイコンは、32MHz RXv1コア、FPU(浮動小数点演算処理ユニット)、インバータ制御タイマ(MTU3)、12ビットA/Dコンバータなどを搭載し、1チップでブラシレスDCモータの高効率なインバータ制御を実現できます。従来製品との互換性も高く、ハードウェア/ソフトウェアの設計資産の流用が容易です。

●仕様

ファミリ
RX
シリーズ
RX100
グループ
RX13T
ROM64KB Flash memory
RAM12KB
データフラッシュ4KB

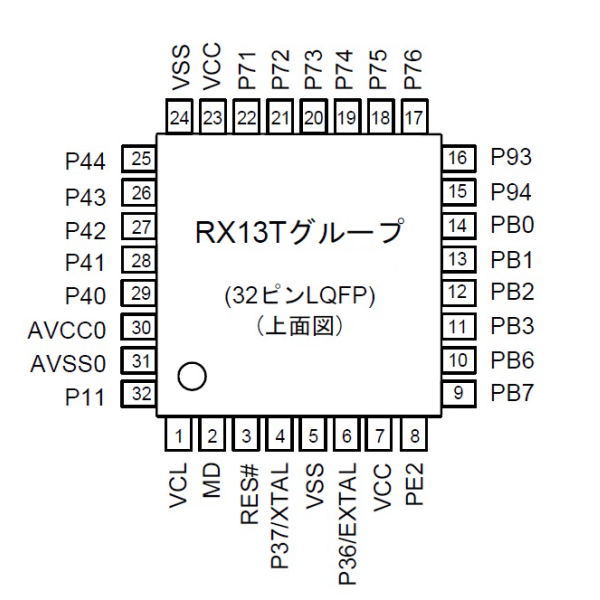

パッケージ外形LQFP
ピン数32ピン
ピンピッチ0.8
サイズ
7mm×7mm
電源電圧2.7V~5.5V
動作周囲温度-40~+85℃
CPU
32ビット RXv1 CPU コア内蔵
最大動作周波数32MHz
モジュール/機能
割り込みNMI、IRQ0~IRQ2、IRQ5
DTCあり
タイマ
MTU36チャネル
ポートアウトプットイネーブル3POE8#、POE10#
コンペアマッチタイマ2チャネル×1ユニット
ウォッチドッグタイマあり
通信機能
SCIg2チャネル(SCI1、SCI5)
SCIh1チャネル(SCI12)
I2Cバスインターフェース1チャネル
その他
12ビットA/Dコンバータ8チャネル
コンパレータ3チャネル
CRC演算回路あり
データ演算回路あり
クロック周波数精度測定回路あり
