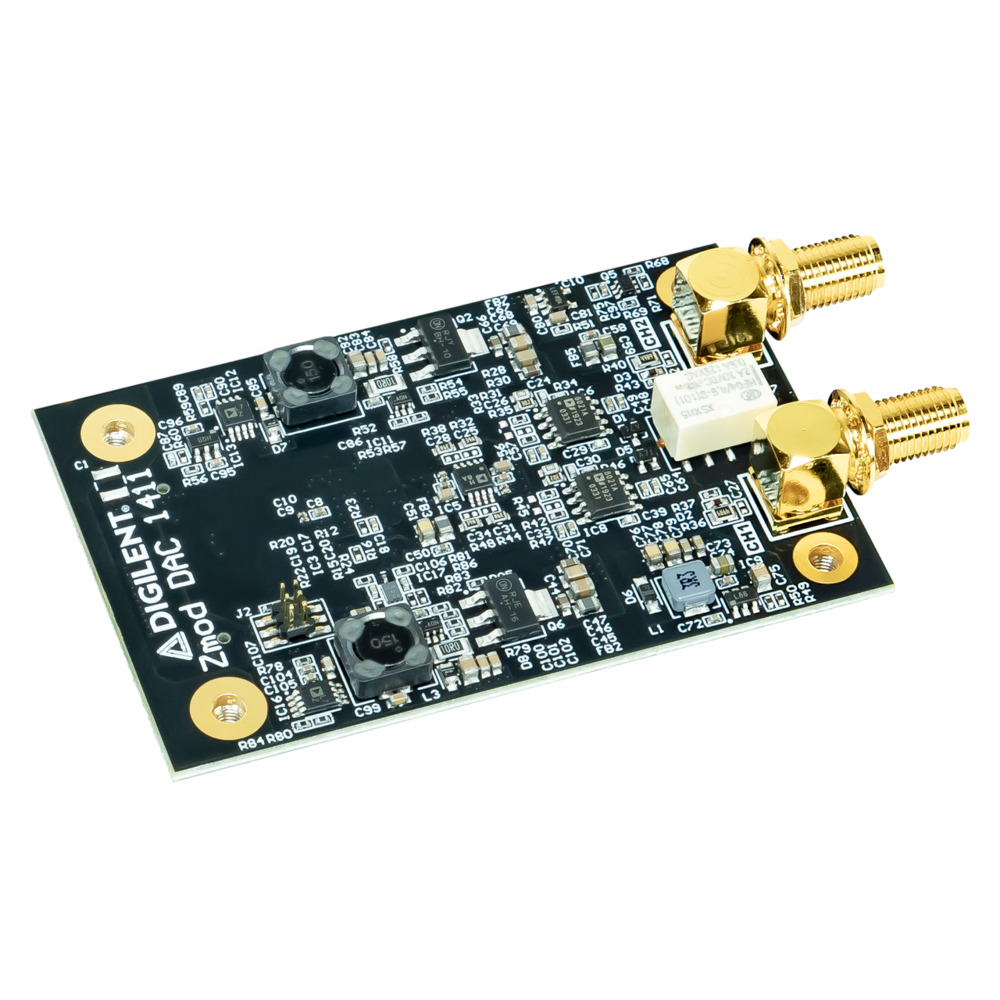

Zmod DAC 1411(14ビットD/Aコンバータモジュール)【410-397】

Zmod DAC 1411(14ビットD/Aコンバータモジュール)【410-397】

メーカー名:
型番:
410-397
品質ランク:
M1
数量

自社在庫数
3
2022/05/17 13:50 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥12,119.00
(税込¥13,330.00)
10個以上
¥11,514.00
(税込¥12,665.00)
30個以上
¥11,150.00
(税込¥12,265.00)

こちらからもご購入いただけます

1 個以上
¥15,457.78
(税込 ¥17,003.55)

Zmod DAC 1411(14ビットD/Aコンバータモジュール)【410-397】の概要

【技術解説記事公開中】
Zynq搭載ボードの決定版“Eclypse Z7”で始める高速信号処理システム開発
~100Msps ADC/DACで作る測定器/データ・ロガー/LinuxベースSDR~
[Vol.1 開発環境“Vivado”をインストールしてFPGA(PL)でLチカ]
[Vol.2 C言語プログラムでZynqの“PS”を動かす実験]
[Vol.3 PLによるディジタル・フィルタのサンプル・プロジェクトによる実験]


SYZYGY準拠のD/A変換拡張モジュール


SYZYGY規格に対応したD/A変換モジュールです。SYZYGYは、Pmodよりも高速/広帯域幅のデジタルインターフェースで、FMCよりも小さく低コストのフォームファクタです。Zmod D/A変換モジュールは、最大100MS/sのサンプルレートで14ビットの分解能で2つの±5V信号を同時に生成することができます。アナログ出力は、SMAケーブルを使用して外部回路に接続します。
Eclypse Z7やGenesys ZUなどに搭載されているSYZYGYコネクタに接続すると、計測、高速制御、SDRなどのプロトタイピングプラットフォームとして機能します。

●仕様

・出力構成:シングルエンド、2チャンネル
・解像度:14ビット
・分解能:167μV(振幅≤1.25V)、665μV(振幅>1.25V)
・サンプルレート(リアルタイム):100MS/s
・出力インピーダンス:50Ω
・アナログ出力帯域幅:40MHz+ @3dB、20MHz @0.5dB、14MHz @0.1dB
・スルーレート(2Vステップ):180V/μs
