防水DSPワイヤレス9軸モーションセンサ(5G/300dps/演算あり)ハイエンドモデル【SS-WP-HMA5G3】

防水DSPワイヤレス9軸モーションセンサ(5G/300dps/演算あり)ハイエンドモデル【SS-WP-HMA5G3】

メーカー名:
型番:
SS-WP-HMA5G3
品質ランク:
M1
数量

1個以上
¥95,000.00
(税込¥104,500.00)
納期:
7日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

防水DSPワイヤレス9軸モーションセンサ(5G/300dps/演算あり)ハイエンドモデル【SS-WP-HMA5G3】の概要

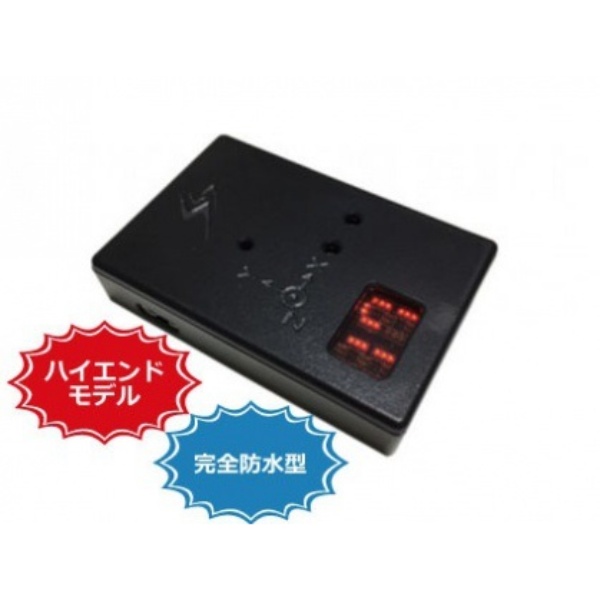

防水機能を備えた小型の9軸ワイヤレスモーションセンサ


高度な演算機能を搭載し、スポーツや運動において計測したセンサデータをリアルタイムで演算し、無線で送信できるモーションセンサです。無線通信機能、慣性センサ(加速度、角速度、地磁気)、ロガー、高度演算機能をコンパクトに一体化しました。水泳以外にも、雪上競技や洋上競技でも活用いただけるように深く潜って使用することを想定した完全防水機能を備えています。端子部分まで水につけても問題なく、特別な保護を行うことなく水中で使用することができます。

●特長

・加速度センサ、角速度センサ、地磁気センサをそれぞれ3軸ずつ搭載。
・角速度センサには、温度ドリフトの非常に少ないEPSON社の水晶式ジャイロセンサを採用。
・高度演算用プロセッサにMegaChips社製のfrizzを搭載。32ビットの浮動小数点演算を低消費電力で行います。
・frizzに搭載するアルゴリズムは、後から入れ替えが可能です。復数のアルゴリズムを用意しておき、用途に応じて入れ替えることが可能です。
・姿勢推定アルゴリズムの演算を1ms以下で実現し、クォータニオン(センサの姿勢)の算出を1kHzサンプリングで実現しました。
・計測したセンサデータとクォータニオンを内蔵メモリに保存することができます。
・IEEE802.15.4をベースとした複数台の同時制御と同期性能を重視した独自無線方式を採用しています。無線通信距離も見通し50mと、様々な運動計測に適用可能です。
・スポーツコーチングカムなど、ワイヤレスセンサ製品との連携も容易に行えます。

●仕様

演算あり
記録するデータの種類加速度、角速度、地磁気、クォータニオン
サンプリング周波数とメモリ保存可能時間
1000Hz約40分
500Hz約80分
200Hz約3時間20分
100Hz約6時間40分
50Hz約13時間20分
20Hz約1日9時間20分
10Hz約2日18時間40分
5Hz約5日13時間20分
1Hz約27日18時間40分

※計測中にバッテリーがなくなった時点でそれまでのデータを保存し、計測は終了します。

【レンジ】

計測レンジ5G/300dps
新型番SS-WP-HMA5G3
3軸加速度センサ
(x軸、y軸、z軸)
±5G
3軸角速度センサ
(x軸、y軸、z軸)
±300dps
3軸地磁気センサ
(x軸、y軸、z軸)
±10Gauss
内蔵メモリ128MB
サンプリング周波数1Hz~1000Hz(9段階)
※地磁気センサは最大80Hz
量子化数16ビット
通信方式無線または有線(USB)のいずれか
電池リチウムイオンポリマー2次電池
 ※連続計測時間は約2時間半
重量32g
寸法38mm(W)×53mm(D)×11mm(H)
