ラズパイマガジンで学ぶ!基本パーツ配線済みボード(完成品)【ADRPM2001P】

ラズパイマガジンで学ぶ!基本パーツ配線済みボード(完成品)【ADRPM2001P】

メーカー名:
型番:
ADRPM2001P
品質ランク:
M1
納期:
販売終了

申し訳ございません

ラズパイマガジンで学ぶ!基本パーツ配線済みボード(完成品)【ADRPM2001P】の概要

ラズパイマガジン2020年夏号の付録基板の完成品

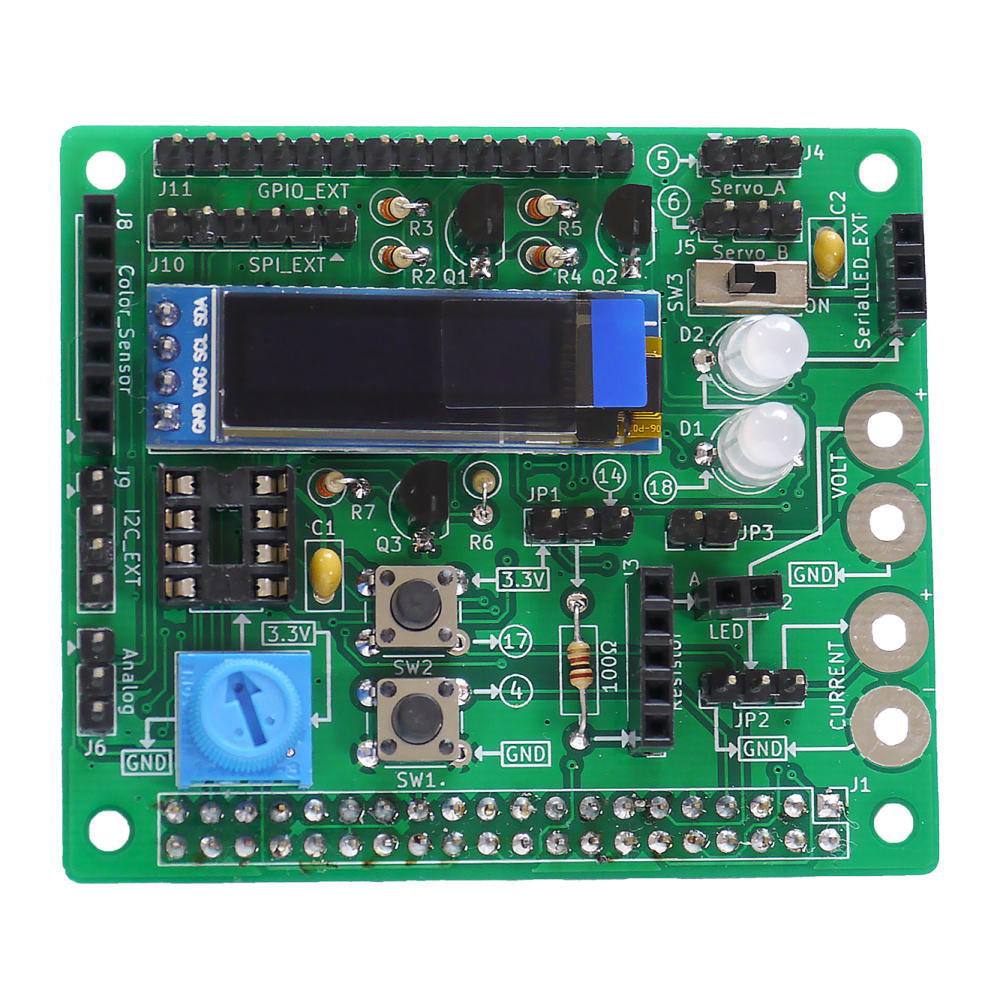

ラズパイマガジン2020年夏号の付録基板「基本パーツ配線済みボード」と同等品に必要な部品をすべてはんだ付けした組み立て済みの製品です。基本パーツ配線済みボードは、Raspberry Piに接続してI/O制御を学習するためのボードです。詳しい使い方は、ラズパイマガジン2020年夏号に解説されています。部品セットのみの商品もご購入いただけます。

【ご注意】

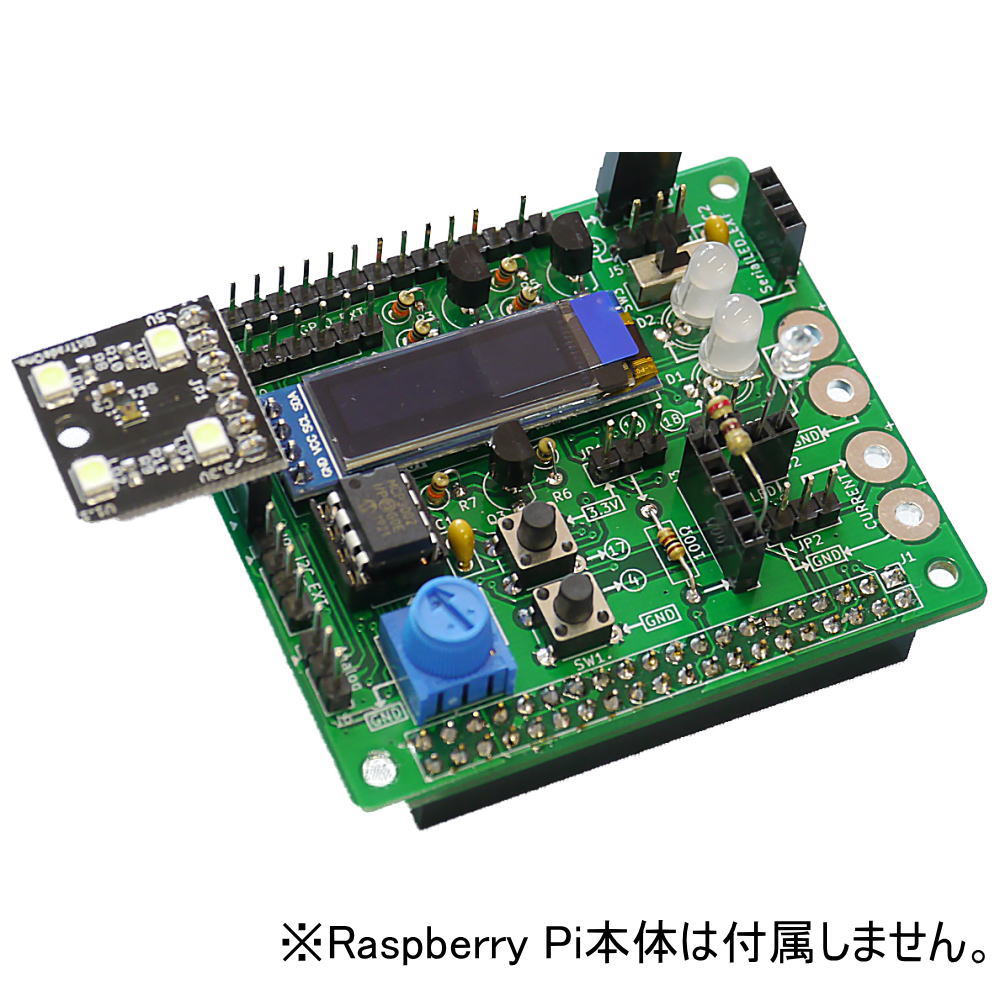

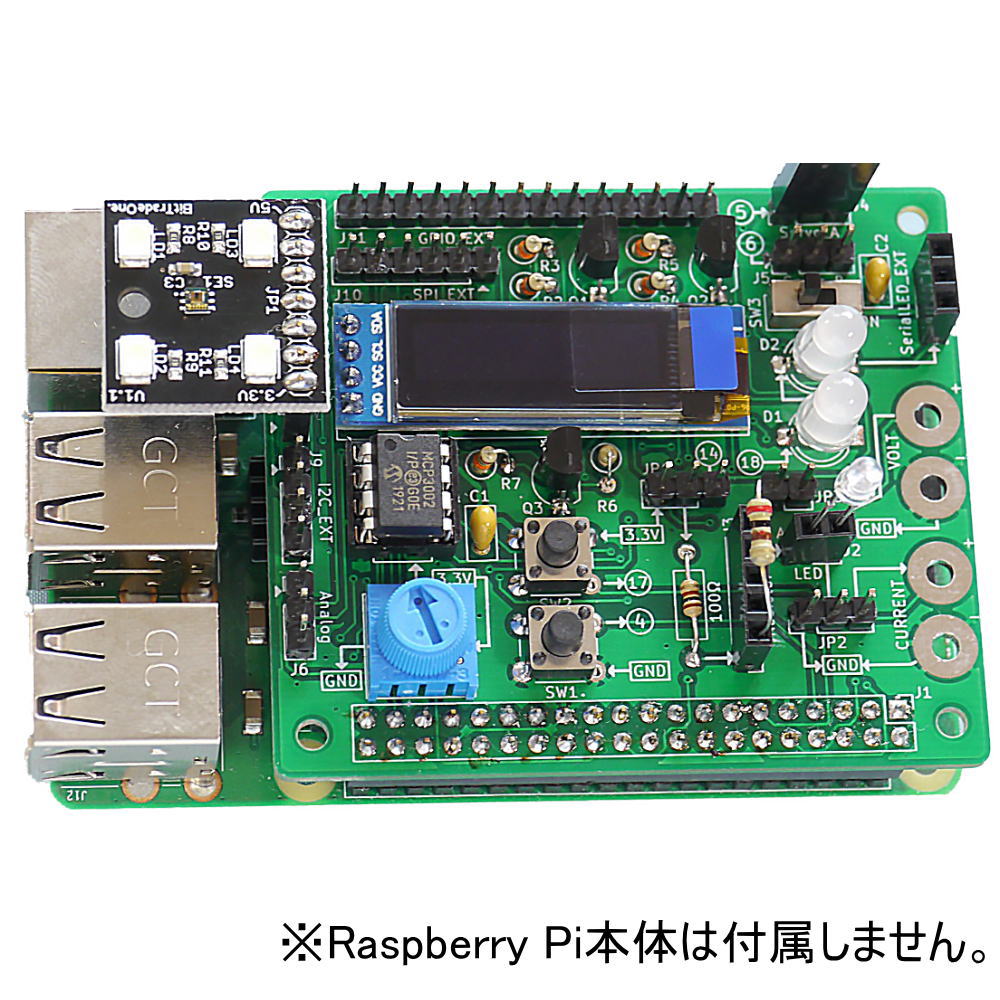

※本製品には、Raspberry Piやその周辺機器、ラズパイマガジン2020年夏号は含まれていません。

●仕様

対応機種Raspberry Pi B+/2B/3B/3B+/4
実験用搭載部品タクトスイッチ ×2/ボリューム ×1/128×32 OLEDパネル ×1/フルカラーシリアルLED ×2
外部接続端子外部LEDソケット ×1/外部抵抗ソケット ×1/外部LED電圧測定端子 ×1/外部LED電流測定端子 ×1/14pinGPIO ×1/4pin I2C ×1/6pin SPI ×1/カラーセンサ用端子 ×1/3pinアナログ端子 ×1/3pinシリアルLED(NeoPixelシリーズ)出力端子 ×1/サーボモータ接続端子 ×2
実験用同梱部品カラーセンサ ×1/単色LED ×3(赤・緑・青/抵抗各種 ×11/サーボモータ180° ×1/サーボモータ360° ×1/テスター接続用みの虫クリップ-バナナプラグケーブル ×2(赤・黒)
外形寸法H20×W65×D56mm(突起部除く)
重量組立済基板単体:約35g(基板+外部パーツ一式:約120g)
動作環境温度0~45℃、湿度10~60%(結露なきこと)
生産国Made in Japan
保証期間お買い上げから1年間 (組立済みのみ)
付属品ネジセット一式 保証書1部
