SEN-13879
ロードセル用アンプブレークアウトボード(HX711)
マルツコード：
M1634-289
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/08 04:39 現在）

納期：
30営業日程度
数量
1個以上
￥1,928.00
(税込￥2,120.00)
20個以上
￥1,832.00
(税込￥2,015.00)
50個以上
￥1,736.00
(税込￥1,909.00)
100個以上
￥1,639.00
(税込￥1,802.00)

こちらからもご購入いただけます

バルク
1 個以上
¥2,157.65
(税込 ¥2,373.41)
確認する

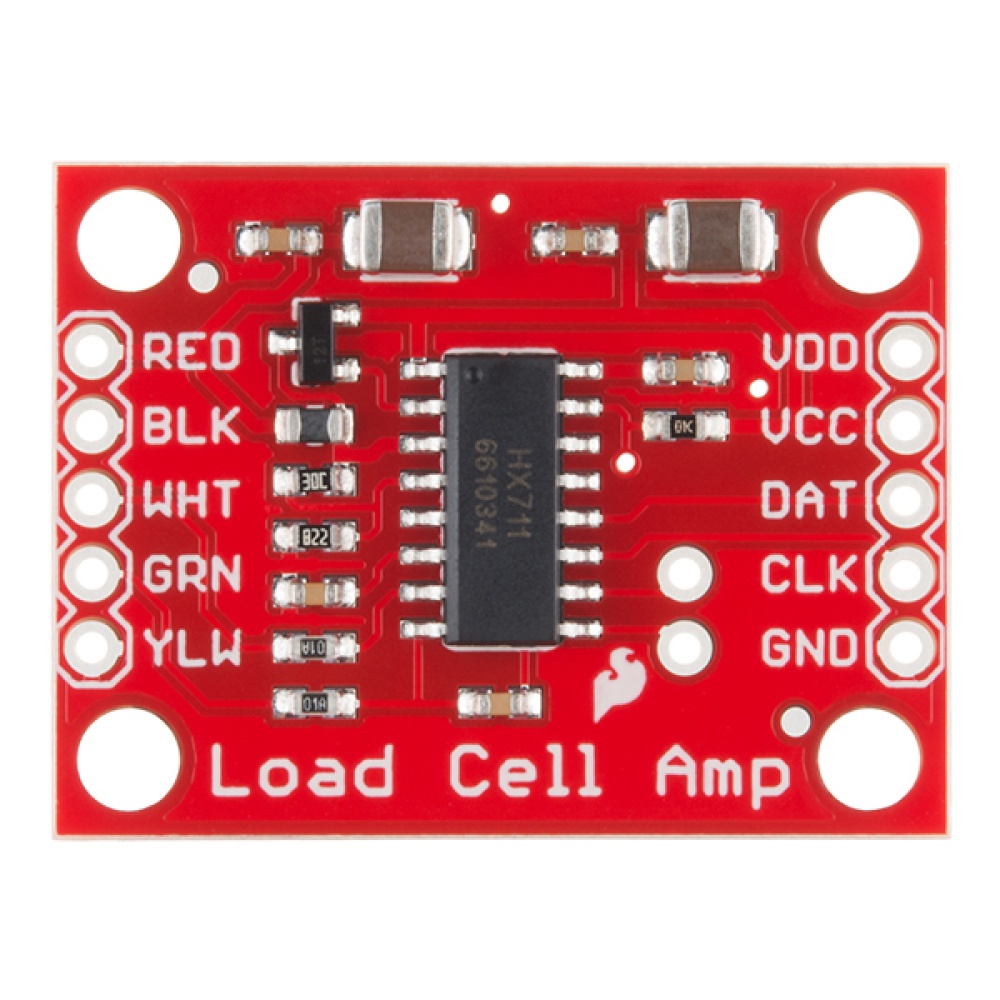

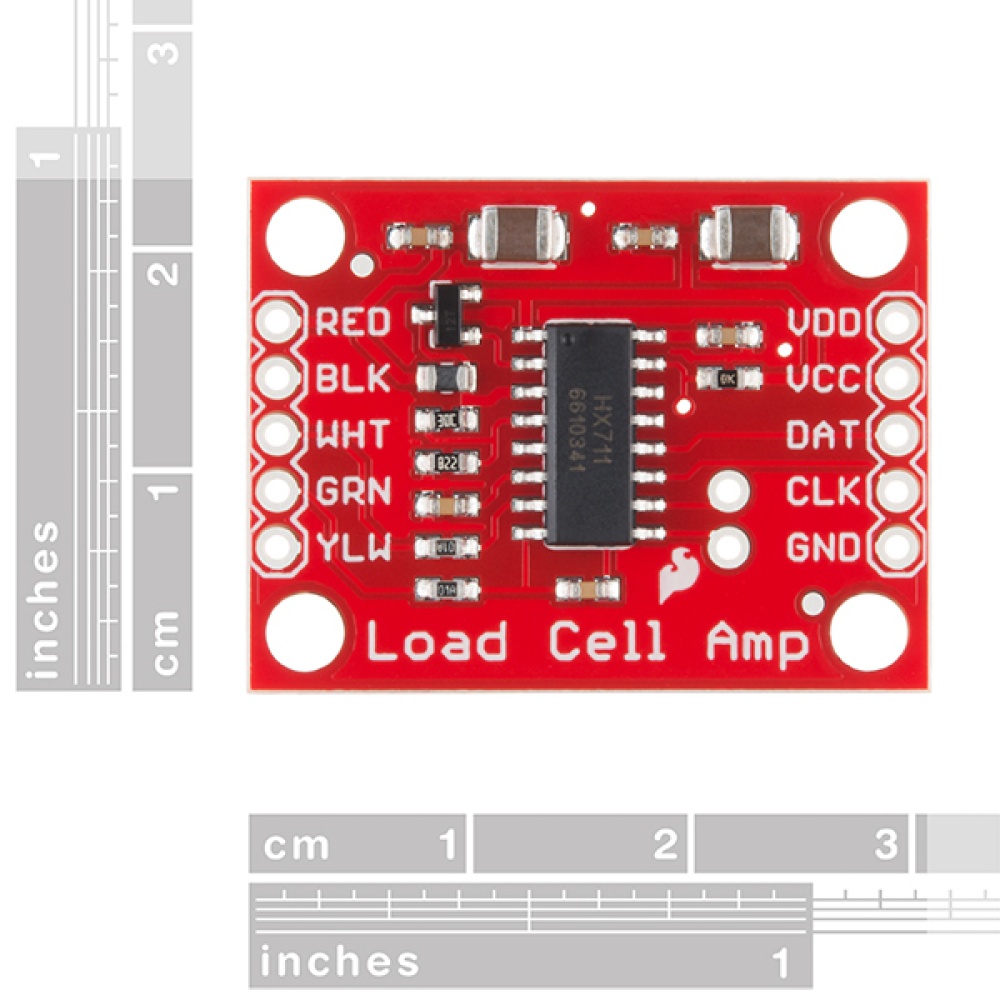

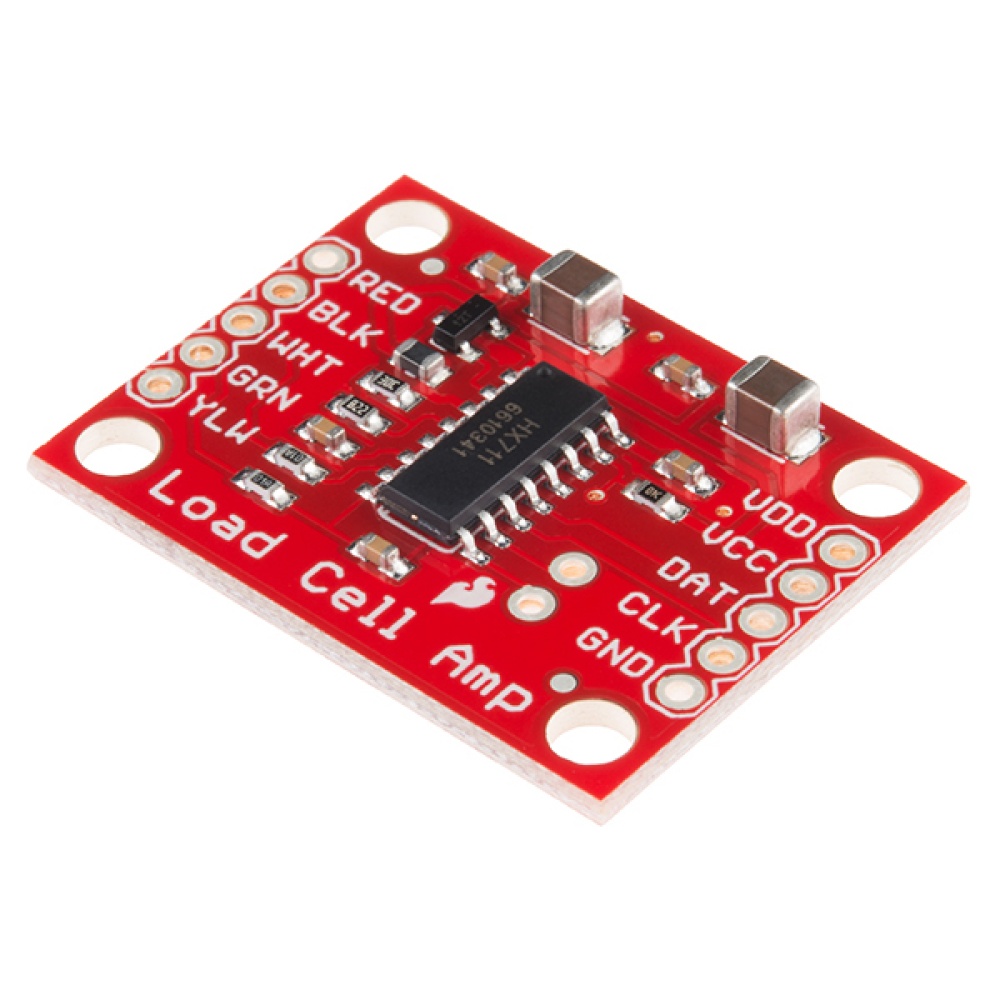

ロードセル用アンプブレークアウトボード(HX711)【SEN-13879】

の概要

SparkFun ロードセル アンプは、HX711 IC 用の小型ブレークアウト ボードで、ロードセルを簡単に読み取って重量を測定できます。アンプをマイクロコントローラに接続することで、ロードセルの抵抗の変化を読み取ることができ、少し調整すれば非常に正確な重量測定が可能になります。これは、独自の産業用スケール、プロセス制御、または単純な存在検出を作成する場合に便利です。

このバージョンの SparkFun ロードセル アンプには、特にご要望があったいくつかの変更が加えられています。アナログ電源とデジタル電源を分離し、デジタル電源用に 3.3uH インダクタと 0.1uF フィルター コンデンサを追加しました。さらに必要な場合は、SparkFun Qwiic スケールをご覧ください。 HX711 のすべての機能に加え、追加のライブラリ サポート、真の I2C インターフェイスを備え、はんだ付けは不要です。

HX711 は、通信に 2 線式インターフェイス (クロックとデータ) を使用します。どのマイクロコントローラの GPIO ピンでも機能するはずです。また、多数のライブラリが作成されているため、HX711 からデータを簡単に読み取ることができます。詳細については、以下の接続ガイドを確認してください。

ロード セルは、4 線式のホイートストン ブリッジ構成を使用して HX711 に接続します。これらは通常、RED、BLK、WHT、GRN、YLW の色で表示されます。各色は、ロードセルの従来の色分けに対応しています。

・赤 (励起 + または VCC)
・黒 (励起 - または GND)
・白 (アンプ -、信号 - または出力 -)
・緑 (A+、S+ または O+)
・黄 (シールド)

YLW ピンは、ひずみゲージに接続されていないオプションの入力として機能しますが、外部の EMI (電磁干渉) に対する接地とシールドに使用されます。ロードセルによっては、色分けが若干異なる場合があることに注意してください。

注: HX711 のライブラリを提供してくれた Bodge に特に感謝します。

HX711 ロードセル アンプ ガイドの使用を開始する

●機能

・動作電圧: 2.7V ～ 5V
・動作電流: < 1.5mA
・選択可能な10SPSまたは80SPS出力データレート
・同時50Hzおよび60Hz電源除去
