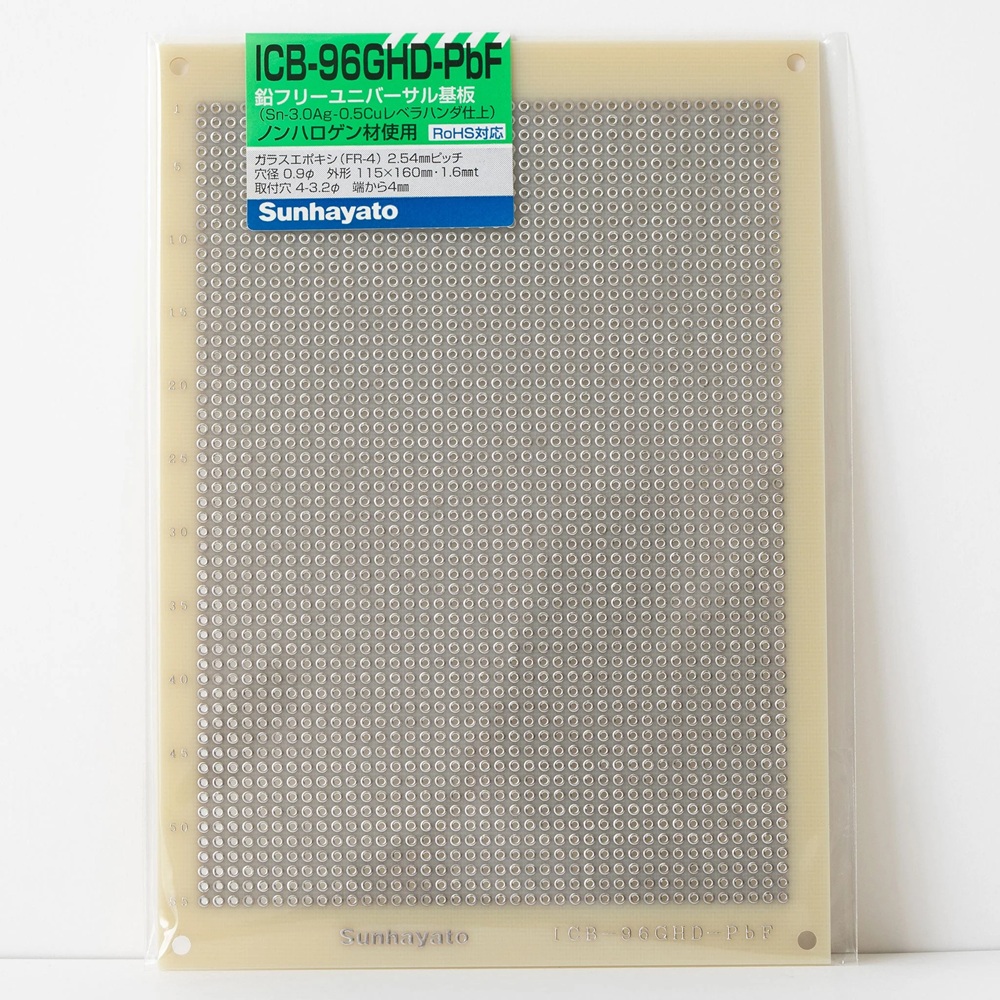

ユニバーサル基板 鉛フリー 両面 ガラスエポキシ スルホールはんだ 160×115mm【ICB-96GHD-PBF】

ユニバーサル基板 鉛フリー 両面 ガラスエポキシ スルホールはんだ 160×115mm【ICB-96GHD-PBF】

メーカー名:
型番:
ICB96GHDPBF
環境区分:
RoHS対応
品質ランク:
M1
数量
材質

自社在庫数
5
2024/03/29 18:30 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1枚以上
¥3,999.00
(税込¥4,398.00)
20枚以上
¥3,800.00
(税込¥4,180.00)

ユニバーサル基板 鉛フリー 両面 ガラスエポキシ スルホールはんだ 160×115mm【ICB-96GHD-PBF】の概要

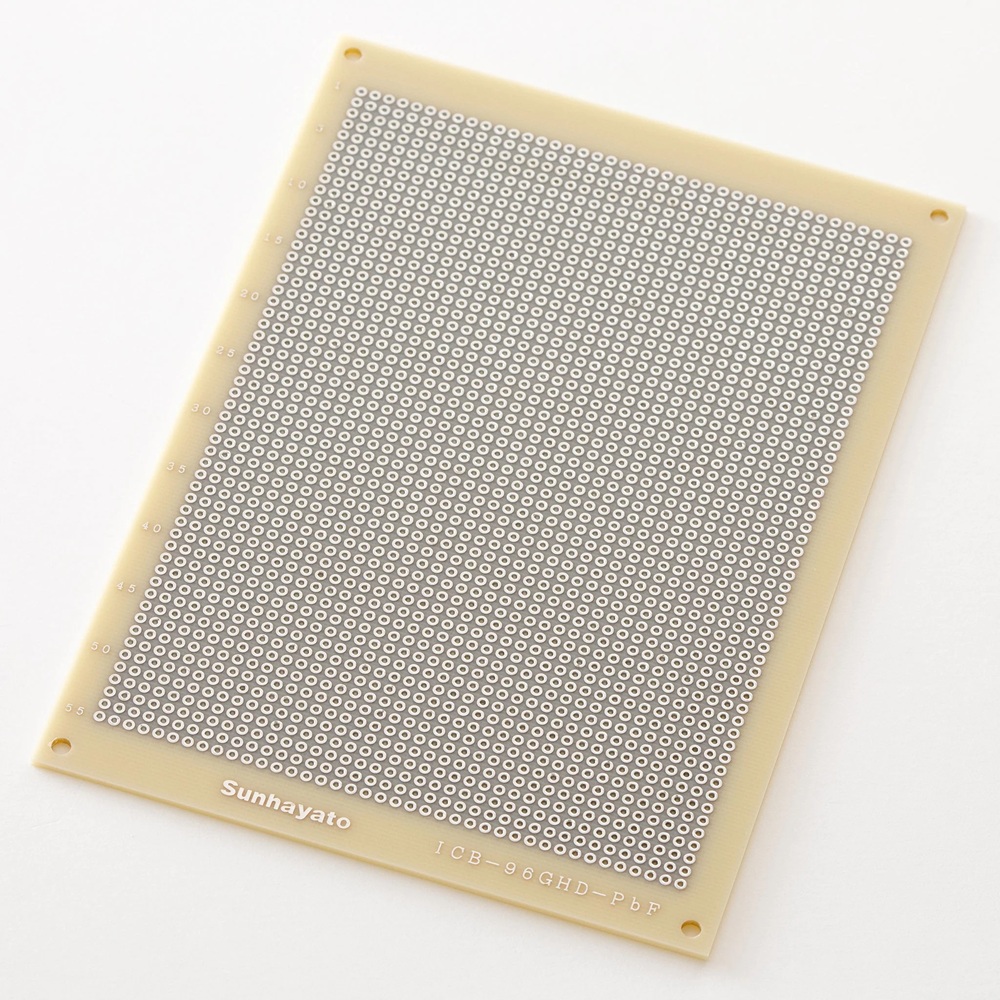

中型の両面スルーホールユニバーサル基板です。2.54mmピッチのドットパターンです。部品穴の両面にパターンがあり穴の内側をメッキすることで表裏が連結されています。材質は一般品としては最もハイグレードなガラスエポキシ(ガラエポ)です。取付穴位置はサイズの等しい他社の相当品と異なることがあります。若干高価ですが反りや狂いが少なくハンダの乗りやすい国内代表メーカーの品質は長年支持されてきています。本品は少々大型ですが大型基板では基板の品質に問題は無くても配線と基板の膨張係数の違いや部品の重み、部品実装の応力等により反りの発生が懸念されるので心配があればアルミアングル等による補強をお勧めします。

【仕様】
・材質:両面ガラスエポキシ
・寸法:115mm×160mm
・板厚:1.6t
・パターン:ドット
・備考:スルホールハンダ
